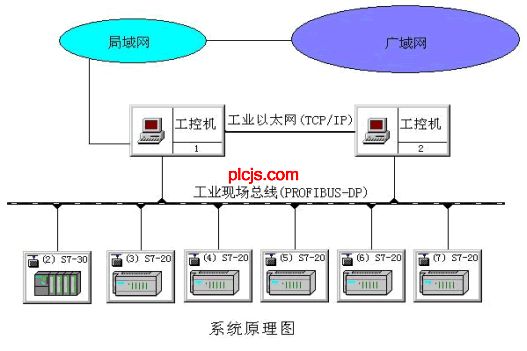

【摘 要】本文介绍了西门子PLC在广播电视系统中的应用，实现了广播电视发射机的实时监控和自动化管理。 【关键词】 1、 PLC 2、 WinCC 3、 现场总线 一、 概述 近年来广播电视发射技术有了飞跃的发展，发射机朝着高效率、全固态化、智能化方向发展，新型发射机的控制系统多以单片机为核心构成，具有高度的智能化和可靠性。随着自动化技术的高速发展，PLC的可靠性也是很高的，使得对发射机的操作做到无人值守已可以实现。 本文以我曾做的某电视台发射机房实时监控系统为例，介绍西门子PLC在广电系统中的应用。系统采用1台西门子S7-300作为主站，5台S7-200作为从站，主站通过稳定的工业现场总线（PROFIBUS-DP）将从站采集的所有PLC的数据传送给上位机画面，从而给工作人员的管理带来了方便。 二、 系统硬件 该控制系统共需开关量输入93点，开关量输出35点，模拟量输入62点。为尽可能减少电磁干扰，根据发射机分布情况，系统共分一个主站和五个从站。选用西门子S7-300系列CPU315-2DP作为主工作站，S7-200系列CPU224加开关量输入输出模块EM223和模拟量输入模块EM231以及Profibus-DP模块EM277组成从工作站，并为每一个从站配置了一个TD200文本操作显示面板用于本地实时显示发射机工作参数。在发射台监控室设置了两台装有西门子WinCC组态软件的研华工控机。整个系统通过工业现场总线（PROFIBUS-DP）联接而成。系统网络结构见“系统原理图”。  6台PLC工作站完成最底层的控制动作，包括：开关信号的采集，模拟信号的采集，以及由PLC给发射机发出控制信号。选用一台S7-300是为了实现上位机冗余、底层PLC CPU时钟校正、自动开关发射机数据存储和所有采集的数据的快速集中处理。 2台上位机通过工业以太网（TIP/IP），完成互相冗余；同时，通过总线将6台PLC的数据全部采集上来，在画面上显示。冗余的上位机增强了整个系统的可靠性。 由于发射台有着强磁场干扰和发射机的模拟量信号不在PLC标准范围之内，在工作站PLC与发射机之间使用了信号调理电路联接；信号调理电路的作用是将发射机的模拟量信号转化为标准的4-20mA模拟信号作为PLC的输入，并且从电磁兼容的角度考虑，也保证了采集信号的准确。 三、 系统软件 整个软件系统分为PLC工作站应用软件和上位机人机界面组态软件两大部分。本系统中采用西门子公司的STEP7和MicroWin_3.2编程软件进行了PLC工作站的应用软件编程，同时还采用了西门子公司的WinCC组态软件进行了上位机人机界面的组态编程。 四、 系统功能 本系统主要实现了下述功能： 1. 自动监测发射机系统运行状态，实时监测、记录各参数量值（包括模拟量和开关量值）；对异常情况和参数越限进行记录报警；自动记录各机器开关机的时间及累计运行时间。 2. 按各频率每周播出时间表，定时（或随时）开机、关机、倒机； 3. 报警功能：有故障，即时显示报警。本地采用语音声、光报警方式，并可根据故障程度自动开启备用发射机； 4. 根据不同用户的权限实时控制发射机各种操作。 5. 自动生成报表功能：可根据用户的要求，生成各类报表（如日报表、季报表、故障记录、维修记录、检修记录、指标记录、交接班记录等）。报表可根据需要进行定时或随机打印； 6. 键盘功能 1) 可通过小键盘对前端机进行人工干预或修改某些参数； 2) 可修改开关机时间、当前时间、倒机时间； 3) 可通过键盘操作实现开机、关机、倒机等操作； 4) 为了避免频繁倒机，可屏蔽某一部发射机的使用。 7. 遥控操作主要是对发射机的工作参数进行设置或直接控制发射机，主要的命令有：开机（包括高开、低开）、关机（包括高关、低关）、倒机、复位等。值班员通过这些功能，控制设备的工作状态。 为了保证系统的安全有效运行，系统提供口令管理机制来限定值班员的操作权限和操作范围。值班员的权限由系统管理员设定。 本新闻共2页,当前在第1页1 2
|
|
