瑞士思博Saia PCD控制系统在瑞士Jaquetan污水处理厂应用 | |
|---|---|
| (点击题目可以在互联网中搜索该题目的相关内容)日期：2006-10-29 23:33:08 来源： 作者： 点击： | |
|

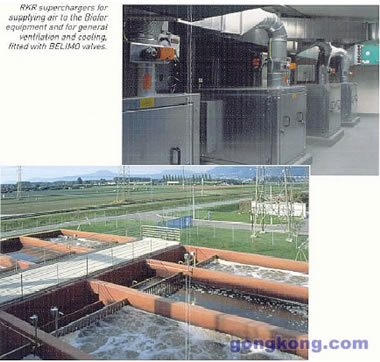

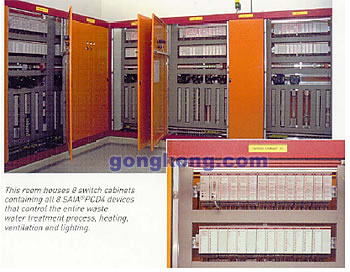

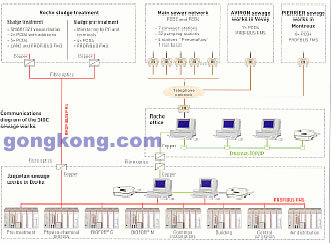

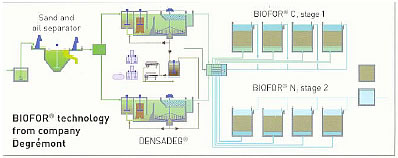

SIGE（THE INTERCOMMUNAL WATER MANAGEMENT SERVICE）为日内瓦湖上游的19个社区提供供水和水处理服务。这些社区居住了85000多居民和一些著名的工业用户（包括雀巢公司总部）。90km的输水管道连接着32个泵站，一个雨水池，一个淤泥处理站和4个污水处理厂。 早在1980年，该系统就配置了SAIA的第一代控制设备SAIA PCA，到1990年中期，采用SAIA PCD6单元扩展了该系统。 为了清除污水中大量的氮元素，在瑞士的Roche附近建立了另外一座污水处理厂，该厂1999年春试运行，并取名Jaquetan。这座处理厂不仅在技术上着眼未来，并且采用了现代化的建筑结构。在这座最新的工厂里，不光进行水的净化处理，还包含建筑供暖，通风和照明控制及监控。 系统实现 Jaquetan污水处理厂的第一阶段开发选择了“BIOFOR”的水处理技术及SAIA PCD控制器。 在工厂上面的一个房间内，全部8台SAIA PCD4集中安装在8个控制柜中。在地板下，所有的电力设备安装在此处，如变频器，断路器等，所以控制器与执行器之间的连线非常短。这不仅是设备优质安装的特点，而且以明确统一的接地慨念开始，所有的信号线都屏蔽并与高压电缆隔离，甚至将变频器接到电机的大电流电缆也进行屏蔽，以防止危险的电磁干扰源。 8套PCD4系统分2排安装，每套系统有24个I/O模块。站点与管理系统之间的通信使用PROFIBUS FMS双绞电缆线网络，贯穿建筑内部。需要与Roche污水处理厂其他站点远距离地通信则采用传送FMS协议的光纤电缆。Jaquetan污水处理厂的监控层是2套SMAKY管理系统，该系统依次通过电话网络与SIGE水管理服务的其他站通信。 附注：SIGE正在用SAIA PCD4设备做其他一系列老设备的改造。  主要优点 20多年前，SIGE就采用了SAIA 第一代设备PCA在它的水处理系统中。目前有超过70套SAIA PCD系统正在可靠执行其日常的水处理工作。 由于使用SAIA控制器，SIGE拥有了选择必要的外部设备的完全自由，如传感器，执行器，变频器等。 在SAIA PCD产品范围内提供大量的模块供选择。模块上的LED和标签使得所有的I/O功能容易识别，这一点特别受维护人员喜爱 用SAIA PG3和PG4编程，有很大的自由度来选择编程方法。  项目 8套SAIA PCD4设备控制全部的污水处理过程，还包括工厂的供暖，通风及照明控制。2套SMAKY管理系统通过PROFIBUS FMS网络与所有8套SAIA PCD4连接并依次用电话网络与SIGE水源管理协会的其他站点通信。自1980年起，SIGE已经使用了70多套PCA和PCD系统，这些系统每天24小时工作。  技术信息 设计指标：新污水处理厂由消除氮元素的3个净化处理过程组成，处理能力为1040m3/h 设备：8套SAIA PCD4设备控制污水处理过程，及供暖，通风和照明 数据点：每套PCD4配备约320开关量、24个模拟量点，总点数约为2600开关量和200模拟量。 显示：2套SMAKY管理系统和16个现场触摸屏，提供处理过程的图形显示，在必要时允许干预系统。 通信：在Jaquetan污水处理厂内，通过PROFIBUS FMS网络，Roche的其他站，通过光纤电缆连接，对远方的外部站，使用电话网络 编程：用SAIA PG3和PG4编程工具包  |
|
