1  引言
    公司工程技术人员针对电厂生产废水处理的特点和工程实例，经过数百次的反复试验研究，成功研制一种新型、高效、低运行成本的处理工艺，并将该工艺应用于佛山市光明发电厂有限公司的污水处理中。经过一年多的调试运转，经检测，该工艺的各项指标均达到了国家污水综合排放标准GB 8978-1996中的一级排放标准。
由于污水处理的环境恶劣且一些工艺参数要求严格，在人工操作时，会因操作人员的错误判断而影响处理效果，甚至造成不可挽回的损失。因此在该工程中，我们设计了PLC自动控制系统，实现了污水处理过程的自动控制，工艺过程的操作和工艺参数显示均通过触摸屏实现，工作人员通过触摸屏设置好必要的参数后，只需监控处理过程，进行一些必要的干预。

2  污水处理工艺流程简介
    电厂含油废水是由离心分离机脱水及维修设备时产生，废水的酸碱度变化大，水质的含油量变化大，乳化程度高，一般的处理系统受各种因素影响比较大(水量、含油量、酸碱度)，造成各项排放指标超标(电厂废水排放标准COD≤100ppm. SS≤70ppm,含油率≤5ppm)。以下介绍一种新型的处理工艺，其流程如图1所示。

    废水的处理过程:前级采用旋流分离器对含油废水进行预处理，它利用两种不相溶液体的比重差，在压差的条件下，产生高速旋转，使得密度高的水抛出，密度小的油溢出，实现油水的高效分离，它相对于自然重力沉降平流隔油高效得多，离心分离后能有效地除去大部分的浮重油，降低次级负荷(降低加药量)，次级采用竖流沉淀池进行破乳、絮凝沉淀，在竖流沉淀加药池的混凝方式是加药方向与被处理的废水相对流，保证充分、快速混凝。为配合发挥药物的最佳功效，采用特殊的控制方式响应系统各种因素的变化，通过絮凝沉淀完成对石油及SS的有效处理，后级采用氧化-过滤器对COD进行有效降解。系统的COD主要由维修分厂的废水产生，成分主要为芳烃族类，氧化—过滤器通过撞击流的方式，利用气水高速相撞，改变芳烃族类的理化特性，从而降解系统的COD。废水经过以上工艺处理后环保考核的主要三项指标COD、SS、含油率达到了国家一级排放标准(COD≤100ppm. SS≤70ppm,含油率≤5ppm)。

3  PLC控制系统结构
3.1 硬件结构

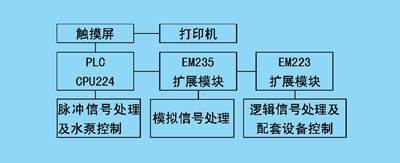

    自控系统分为两级:上位监视级和下位控制级，如图2所示。监视级由一台日本Hakko公司的V606i型触摸屏和一台打印机组成，实现现场工作状态的同步监视，并可随时打印现场的运行数据。控制级由一台S7-200 CPU224 型可编程逻辑控制器(PLC)及一个模拟量采集模块EM 235、一个I/O扩展模块EM 223和触摸屏组成。其中，PLC用于流量采集、1＃、3＃计量泵的输出信号处理和反洗水泵、搅拌泵、空压机、抽水泵的控制;EM 235用于PH计的信号输入和2＃计量泵的输出信号处理;EM223用于水位信号采集和漩流分离器、撞击流装置的控制;触摸屏除了提供监视功能，也具有控制功能，可通过它设定参数及实现对每个系统设备的单独控制。触摸屏和PLC之间通过RS-442/485转换线通信。

3.2 软件构成
    S7-200型PLC的组态编程采用STEP 7软件，该软件基于WIN32或以上版本，具有在PC上对S7-200控制系统进行常规配置、程序编辑、编译及反编译、监控和在线命令等功能。V606i型触摸屏的编程采用V-SFT软件设计，这是HAKKO公司V6系列触摸屏用户画面的专用软件。它运行于Windows 95/98/NT操作系统，仅需指定PLC的型号，当向V6下载画面数据时，对应的PLC通讯程序就会自动下载到V6中，因此两者之间的兼容不存在任何问题。

4  PLC控制系统的功能
    为提高处理效率，减轻工人的劳动强度，保证设备正常运行，PLC控制系统具有生产过程自动控制、在线监视、故障显示报警、生成报表等基本功能。
