1  引言
在学习西门子的编程软件(SIMATIC STEP7，SIMATICWICC)过程中，如果只用STEP7编程和WINCC做图像的话，会比较枯燥乏味，大家可能都想找这样一个软件，就是能够实现STEP7程序的调试和WINCC的监控功能，下面就详细介绍实现这三个软件互联的方法。
硬件配置:STEP7 V5.2  STEP7 PLCSIM V5.2  WINCC V6.0。

2  实现步骤
2.1  工作前提
工作前提是WINCC组件(AS-OS Engineering STEP7符号服务器与对象管理器(默认已安装):(图1)。

图1     WINCC组件安装
2.2  程序举例说明
(1) 打开STEP7，新建一个项目，命名为TEST_5:(图2)。

图2     用STEP7新建项目
(2) 在项目下面插入一个S7 Program(1)，在Symbols里面声明将要使用的变量:(图3)。

图3     声明变量
(3) 组织OB1，双击OB1，在LAD/STL/FBD编辑器下面编辑一段程序:(图4)。单击保存。

图4     编辑程序
(4) 下载到模拟软件PLCSIM上
打开PLCSIM(以从程序中直接打开，也可以从STEP7中打开，单击 (图2)，在LAD/STL/FBD编辑器(图4)中单击，将程序下载到PLCSIM上，将运行模式调到RUN上(图5)，可调试程序了。

图5     将运行模式调到RUN
在图5的IB悬浮窗上将地址0和1选上，如图6，就可以看见QB的输出位QB0.0已经接通。

图6     选地址
2.3  建立与WINCC的连接
(1) 插入OS
在图2的项目名称TEST_5上单击右键，在弹出的选项中按Insert New Object->OS(如图7)，并将其改名为TEST_5。

图7     插入OS

(2) 修改变量控制属性
在图3的变量列表中，将View->Columns R，O，M，C，CC选中，然后选中全部的变量，将属性修改为如图8所示。然后单击保存后退出符号编辑器。

图8     修改变量控制属性
(3) 编译项目
在图7TEST_5上单击右键，选择Compile，如图9，单击Next-Next-Compile，出现如图10与图11所示画面。

图9     选择Compile

图10     选择Compile的编译画面1

图11     选择Compile的编译画面2
最后会出现一个提示框，问是否需要查看日志，单击No，结束编译。
(4) 设置PG/PC Interface
在控制面板中，双击Set PG/PC Interface，设置如图12，在MPI的属性中，设置与PLCSIM(图5的右下角)的MPI地址相同。

图12     设置PG/PC Interface
(5) 运行WINCC

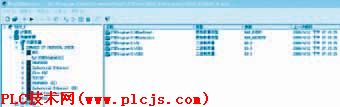

在STEP 7程序的存放目录中，找到所编译的WINCC项目(\S7Proj\TEST_5\wincproj\TEST_5)，打开WINCC项目(图13)，可以看见，在STEP7中的变量都已经传输到了WINCC的项目中了。

图13     运行WINCC
设置MPI的参数，右键单击S7$Program(1)，选择属性，在弹出对话框中左键单击属性，在连接参数对话框中，设置站地址和PLCSIM，PG/PC Interface的地址相同(图14)，编辑好一个画面，在画面上添加三个输入输出域，组态对话框和变量连接，然后激活WINCC，在PLCSIM中打开和关闭IB0.0，IB0.1，就可以看到WINCC画面的输出值与PLCSIM中的变量值一致(如图15)。
