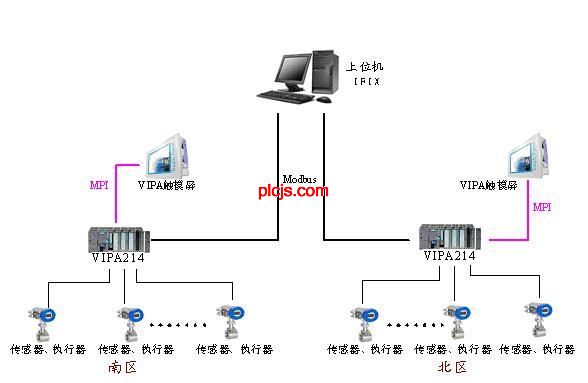

一、概述 此项目共有38组盘管空调和三通阀门，采用自动控制，要求各组空调出口处温度与设定温度误差范围在1℃以内。所选设备以技术的先进性和产品的可靠性；操作、显示功能完善简便，满足长期运转的条件；系统具备随时扩展升级的可行性。 二、自控结构和原理 1，中央控制室， 中央控制室设置内设工业控制计算机（已有上位IFIX系统），通过现场控制站的PLC的Modbus接口把现场数据传给它。 2，现场控制站分为2个控制站 1#控制站(LCS1) 控制20个阀门，和1个触摸屏嵌入安装。 2#控制站(LCS2) 控制18个阀门，和1个触摸屏嵌入安装。 1#控制站、2#控制站即使与中控室计算机失去通讯，也能保证自己独立正常的运行。 3，通讯方式 1#现场控制站、2#现场控制站均采用VIPA200V系列 PLC.。每个PLC现场站可以独立运行和控制相应的设备。在PLC的上有一个MPI接口，PLC现场站通过MPI接口经过MPI电缆和设在控制站的VIPA触摸屏通讯。 VIPA触摸屏负责显示本地控制站的实时数据的显示和控制。中控室上位工控机应带有工业485接口，中控室上位工控机带的485接口通过Modbus总线与每个PLC现场站通讯，保持上位监控画面与设备实时状态的同步。 4、系统结构图  三、控制方式 通过传感器检测的温度和设定温度自动调节相应的阀门，采用PID方式。PID程序在PLC中运行，采用西门子的STEP7编程软件编程。当现场温度高于设定温度时，PID的输出加大冷却水流量阀门开度，反之当现场温度低于设定温度时就减小冷却水阀门开度。这样使现场温度最终能稳定在设定值附件。 各阀门都有1个PLC-AO控制阀门角行程执行器，并通过1个PLC-AI实时监视阀门的角行程执行器的执行状态。 每个空调出口有一个温度传感器，把温度信号接入PLC。 VIPA触摸屏实时反映阀门和温度的实时状态，并且可以上位手动控制，VIPA触摸屏可选择是由上位监控软件主控还是由VIPA触摸屏本地主控。VIPA触摸屏操作系统为WINCE,组态软件为MOVICON。 四、结束语 整个系统从设计、调试、交付用户只用了短短三个月时间，现在为止已正常运行，用户反映良好。 【附】VIPA PLC简介 德国VIPA 是自动化元器件及系统的专业制造商，国际 Profibus组织成员。200V系统为中小型控制系统，相当于SIEMENS S7-300,是基于现场总线的主/从站模块化控制系统，单个摸块的尺寸仅为76 X 25.4 X76mm,直接安装在标准35mm导轨上，模块间的电器联结通过嵌入导轨的背板实现。各种模块的灵活组合，可准确构成用户所需的系统。每排可连接多至32个模块，也可通过基本接口模块和扩展接口模块组合成并排安装。CPU的MP2I接口不仅支持MPI通讯，也可不使用MPI适配器，用VIPA绿电缆（RS-232 COM）实现PC和CPU之间的点到点通讯。 200V系统具有多种形式的CPU，内部集成2M FlashROM,外部存储MMC卡可达64M，I/O地址容量为1024 bit.可分别采用Win PLC7或SIEMENS 的Step 5,Step7编程。CPU可集成Profibus主站或从站，CANopen主站，以太网TCP/IP接口。通过Profibus,Interbus,CANopen, DeviceNet和Ethernet等接口模块构成主、从站系统。 |
|
|
