过高的温度使变压器工作能力和效率降低、绝缘老化、使用寿命降低。因此，变压器冷却装置的可靠运行对于变压器的正常工作异常重要，如我公司《运行规程》规定：变压器带负荷过程中，如全部冷却器失去电源，允许继续运行20 min，但最长时间不得超过1 h(视油温而定)。我公司共有4台主变，容量90-150 MVA不等，#2、#3、#4主变冷却器均为强迫油循环风冷却方式。冷却器原自动控制回路主要由常规继电器组成，运行维护中主要存在如下问题：设备残旧，绝缘低，回路元件数量多、接线复杂、通用性差，故障率高等，同时由于使用年限已久，备品备件缺乏，有的回路还存在寄生现象，给检修维护工作造成一定困难，也不能满足公司运行“少人值守”的需要。

    因此，公司相关部门对主变冷却器的控制回路提出了技术改进方案，新回路主要采用新型的自带编程器的微型可编程控制器(PLC)替代大部分继电器，使控制线路具有简单可靠、适应性强和功能丰富等特点。下面以#2主变冷却器控制回路改造为例说明可编程控制器的应用。

    2、冷却器起停控制、运行监视功能实现

    2.1 冷却器自动控制目标

    规程规定各种运行状态下须投入冷却器组数见表1。

表1 规程规定各种运行状态下须投入冷却器组数

    注：1)根据主变冷却器处于空载或带负荷状态投入位于“工作位置”的冷却器组；
        2)当主变油温达到整定值(55℃)或负荷电流大于70％则再投入位于“辅助位置”的冷却器组；
        3)当处于“工作位置”或“辅助位置”的冷却器组出现故障不能正常运行时，投入位于“备用位置”的冷却器组。

    2.2 冷却器工作状态

    #2主变冷却器共8组，分为以下4种状态运行：

    状态1：空载1、2组；负载l、2、3、4、5、6组；辅助7组；备用8组
    状态2：空载3、4组；负载3、4、5、6、7、8组；辅助1组；备用2组
    状态3：空载5、6组；负载5、6、7、8、l、2组；辅助3组；备用4组
    状态4：空载7、8组；负载7、8、1、2、3、4组；辅助5组；备用6组

    4种状态问的切换每15天一次，由“定时切换”或“人工设定”实现。处于“人工设定”时，由运行人员在触摸屏设定分配冷却器组处于何种状态；当处于“定时切换”方式时，由可编程控制器流程内设定实现自动切换。

    2.3 框图

    可编程控制器流程的合理设计是回路的正常工作和稳定运行的关键因素。根据冷却器工作特性和控制目标，设定可编程控制器系列框图见图1。

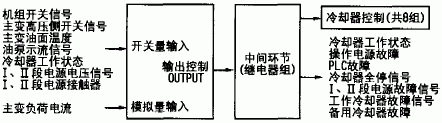

图1 冷却器控制回路框图(PLC部分)

    3、运行维护

    因流程设计合理简捷，#2主变冷却器控制回路投运后，运行稳定可靠，同时，可编程控制器与触摸屏配合使用，人机界面友好，使日常维护工作变得简单而方便。示例如下。

    3.1 接点更改
