| CPU 221 DC/DC/DC | CPU 221 AC/DC/ 继电器 |
物理特性 |

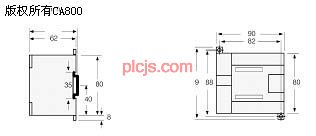

尺寸 (W X H X D) | 90 x 80 x 62 mm | 90 x 80 x 62 mm |
重量 | 270 g | 310 g |
功耗 | 3 W | 6 W |
存储器特性 |
程序存储器 | | |
在线程序编辑时 | 4096 bytes | 4096 bytes |
非在线程序编辑时 | 4096 bytes | 4096 bytes |
数据存储器 | 2048 bytes | 2048 bytes |
装备 ( 超级电容 ) | 50 小时 / 典型值 (40 ° C 时最少 8 小时 ) | 50 小时 / 典型值 (40 ° C 时最少 8 小时 ) |
( 可选电池 ) | 200 天 / 典型值 | 200 天 / 典型值 |
I/O 特性 |
本机数字量输入 | 6 输入 | 6 输入 |
本机数字量输出 | 4 输出 | 4 输出 |
本机模拟量输入 | 无 | 无 |
本机模拟量输出 | 无 | 无 |
数字 I/O 映象区 | 256 (128 输入 /128 输出 ) | 256 (128 输入 /128 输出 ) |
模拟 I/O 映象区 | 无 | 无 |
允许最大的扩展 I/O 模块 | 无 | 无 |
允许最大的智能模块 | 无 | 无 |
脉冲捕捉输入 | 6 | 6 |
高速计数器 | | |
总数 | 4 个 | 4 个 |
单相计数器 | 4 ，每个 30KHz | 4 ，每个 30KHz |
两相计数器 | 2 ，每个 20KHz | 2 ，每个 20KHz |
脉冲输出 | 2 个 20KHz( 仅限于 DC 输出 ) | 2 个 20KHz( 仅限于 DC 输出 ) |
常规特性 |
定时器总数 | 256 个 | 256 个 |
1ms | 4 个 | 4 个 |
10ms | 16 个 | 16 个 |
100ms | 236 个 | 236 个 |
计数器总数 | 256( 由超级电容或电池备份 ) | 256( 由超级电容或电池备份 ) |
内部存储器位掉电保持 | 256( 由超级电容或电池备份 ) | 256( 由超级电容或电池备份 ) |
| 112( 存储在 EEPROM) | 112( 存储在 EEPROM) |
时间中断 | 2 个 1ms 分辨率 | 2 个 1ms 分辨率 |
边沿中断 | 4 个上升沿和 / 或 4 个下降沿 | 4 个上升沿和 / 或 4 个下降沿 |
模拟电位器 | 1 个 8 位分辨率 | 1 个 8 位分辨率 |
布尔量运算执行时间 | 0.22 μs | 0.22 μs |
时钟 | 可选卡件 | 可选卡件 |
卡件选项 | 存储器、电池和实时时钟 | 存储器、电池和实时时钟 |
集成的通信功能 |
接口 | 1 个 RS-485 接口 | 1 个 RS-485 接口 |
PPI, DP/T 波特率 | 9.6, 19.2 和 187.5kbaud | 9.6, 19.2 和 187.5kbaud |
自由口波特率 | 1.2kbaud 至 115.2kbaud | 1.2kbaud 至 115.2kbaud |
每段最大电缆长度 | 使用隔离的中继器： 187.5kbaud 可达 1000 米， 38.4kbaud 可达 1200 米 | 使用隔离的中继器： 187.5kbaud 可达 1000 米， 38.4kbaud 可达 1200 米 |
| 未使用隔离中继器： 50 米 | 未使用隔离中继器： 50 米 |
| 每段 32 个站，每个网络 126 个站 | 每段 32 个站，每个网络 126 个站 |
最大站点数 | 32 | 32 |
最大主站数 | 是 (NETR / NETW) | 是 (NETR / NETW) |
点到点 (PPI 主站模式 ) | 共 4 个， 2 个保留 | 共 4 个， 2 个保留 |
MPI 连接 | (1 个给 PG ， 1 个给 OP) | (1 个给 PG ， 1 个给 OP) |
电源特性 |
输入电源 |
输入电压 | 20.4 至 28.8 VDC | 85 至 264 VAC(47 至 63 Hz) |
输入电流 | 80mA ( 仅 CPU ， 24 VDC) | 30/15mA ( 仅 CPU ， 120/240 VAC) |
| 450mA ( 最大负载， 24 VDC) | 120/60mA ( 最大负载， 120/240 VAC) |
冲击电流 | 12A ， 28.8 VDC 时 | 20A ， 264 VAC 时 |
隔离 ( 现场与逻辑 ) | 不隔离 | 1500 VAC |
保持时间 ( 掉电 ) | 10ms ， 24 VDC 时 | 20 / 80μs ， 120/240 VAC 时 |
保险 ( 不可替换 ) | 3A ， 250 V 时慢速熔断 | 2A ， 250 V 时慢速熔断 |
24 VDC 传感器电源 |
传感器电压 | L+ 减 5V | 20.4 至 28.8 VDC |
电流限定 | 1.5A 峰值，终端限定非破坏性 | 1.5A 峰值，终端限定非破坏性 |
纹波噪声 | 来自输入电源 | 小于 1 V 峰分值 |
隔离 ( 传感器与逻辑 ) | 非隔离 | 非隔离 |
数字量输入特性 |
本机集成数字量输入点数 | 6 输入 | 6 输入 |
输入类型 | 漏型 / 源型 (IEC 类型 1/ 漏型 ) | 漏型 / 源型 (IEC 类型 1/ 漏型 ) |
额定电压 | 24 VDC ， 4mA 典型值时 | 24 VDC ， 4mA 典型值时 |
最大持续允许电压 | 30V DC | 30V DC |
浪涌电压 | 35V DC ， 0.5 秒 | 35V DC ， 0.5 秒 |
逻辑 1 信号 ( 最小 ) | 15 VDC ， 2.5mA | 15 VDC ， 2.5mA |
逻辑 0 信号 ( 最大 ) | 5 VDC ， 1mA | 5 VDC ， 1mA |
输入延迟 | 可选 (0.2 至 12.8ms) | 可选 (0.2 至 12.8ms) |
连接 2 线接近开关传感器 (Bero) | | |
允许漏电流最大 | 1mA | 1mA |
隔离 ( 现场与逻辑 ) | | |
光电隔离 | 是 | 是 |
隔离组 | 500 VAC ， 1 分钟 | 500 VAC ， 1 分钟 |
高速输入速率 | 见接线图 | 见接线图 |
高速计数器逻辑 1=15 – 30 VDC | | |
高速计数器逻辑 1=15 – 26 VDC | 20KHz( 单相 ) ， 10KHz( 两相 ) | 20KHz( 单相 ) ， 10KHz( 两相 ) |
同时接通的输入 | 30KHz( 单相 ) ， 20KHz( 两相 ) | 30KHz( 单相 ) ， 20KHz( 两相 ) |
电缆长度最大 | 所有 | 所有 |
屏蔽 | | |
| 500 米 ( 标准输入 ) | 500 米 ( 标准输入 ) |
非屏蔽 | 50 米 ( 高速计数器输入 ) | 50 米 ( 高速计数器输入 ) |
| 300 米 ( 标准输入 ) | 300 米 ( 标准输入 ) |
数字量输出特性 |
本机集成数字量输出点数 | 4 输出 | 4 输出 |
输出类型 | 固态 - MOSFET( 源型 ) | 干触点 |
额定电压 | 24 VDC | 24VDC 或 250VAC |
电压范围 | 20.4 至 28.8 VDC | 5 至 30V DC 或 5 至 250V AC |
浪涌电流 ( 最大 ) | 8A ， 100ms | 5A ， 4s (10% 工作 率时 ) |
逻辑 1( 最小 ) | 20 VDC ，最大电流 | - |
逻辑 0( 最大 ) | 0.1 VDC ， 10KΩ 负载 | - |
每点额定电流 ( 最大 ) | 0.75A | 2.0A |
每个公共端的额定电流 ( 最大 ) | 6A | 10A |
漏电流 ( 最大 ) | 10 μA | - |
灯负载 ( 最大 ) | 5 W | 30 W DC ； 200 W AC |
感性嵌位电压 | L+ 减 48 VDC ， 1W 功耗 | - |
接通电阻 ( 接点 ) | 0.3 Ω 典型值 (0.6 Ω 最大值 ) | 0.2 Ω ( 新的时候最大值 ) |
隔离 | | |
光电隔离 ( 现场到隔离 ) | 500 VAC ， 1 分钟 | - |
逻辑到接点 | - | 1500 VAC ， 1 分钟 |
电阻 ( 逻辑到接点 ) | - | 100 MΩ |
隔离组 | 见接线图 | 见接线图 |
延时 ( 最大 ) | | |
断开到接通 | 2 μs(Q0.0, Q0.1) ， 15 μs( 其它 ) | - |
接通到断开 | 10 μs(Q0.0, Q0.1) ， 130 μs( 其它 ) | - |
切换 | - | 10ms |
脉冲频率 ( 最大 ) | 20KHz(Q0.0 和 Q0.1) | 1Hz |
机械寿命周期 | - | 10,000,000( 无负载 ) |
触点寿命 | - | 100,000( 额定负载 ) |
同时接通的输出 | 55 ° C 时，所有的输出 ( 水平安装 ) | 55 ° C 时，所有的输出 ( 水平安装 ) |
| 45 ° C 时，所有的输出 ( 垂直安装 ) | 45 ° C 时，所有的输出 ( 垂直安装 ) |
两个输出并联 | 是，仅输出同组时 | 否 |
电缆长度 ( 最大 ) | | |
屏蔽 | 500 米 | 500 米 |
非屏蔽 | 150 米 | 150 米 |
