描述 | CPU 224 CN DC/DC/DC | CPU 224 CN AC/DC/
继电器 |
物理特性 |

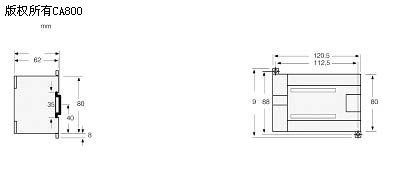

尺寸 (W X H X D)
重量
功耗 | 120.5 x 80 x 62 mm 360 g
7 W | 120.5 x 80 x 62 mm
410 g
10 W |
存储器特性 |
程序存储器
在线程序编辑时
非在线程序编辑时
数据存储器
装备(超级电容)
(可选电池) |
8192 bytes
12288 bytes
8192 bytes
100小时/典型值(40°C时最少70小时)
200天/典型值
|
8192 bytes
12288 bytes
8192 bytes
100小时/典型值(40°C时最少70小时)
200天/典型值
|
I/O特性 |
本机数字量输入
本机数字量输出
本机模拟量输入
本机模拟量输出
数字I/O映象区
模拟I/O映象区
允许最大的扩展I/O模块
允许最大的智能模块
脉冲捕捉输入
高速计数器
总数
单相计数器
两相计数器
脉冲输出 | 14 输入
10 输出
无
无
256 (128 输入/128输出)
64(32输入/32输出)
7个模块
7个模块
14
6个
6，每个30KHz
4，每个20KHz
2个20KHz(仅限于DC输出) | 14 输入
10 输出
无
无
256 (128 输入/128输出)
64(32输入/32输出)
7个模块
7个模块
14
6个
6，每个30KHz
4，每个20KHz
2个20KHz(仅限于DC输出) |
常规特性 |
定时器总数
1ms
10ms
100ms
计数器总数
内部存储器位掉电保持
时间中断
边沿中断
模拟电位器
布尔量运算执行时间
时钟
卡件选项 | 256个
4个
16个
236个
256(由超级电容或电池备份)
256(由超级电容或电池备份)
112(存储在EEPROM)
2个1ms分辨率
4个上升沿和/或4个下降沿
2个8位分辨率
0.22ms
内置
存储卡和电池卡 | 256个
4个
16个
236个
256(由超级电容或电池备份)
256(由超级电容或电池备份)
112(存储在EEPROM)
2个1ms分辨率
4个上升沿和/或4个下降沿
2个8位分辨率
0.22ms
内置
存储卡和电池卡 |
集成的通信功能 |
接口
PPI, DP/T波特率
自由口波特率
每段最大电缆长度
最大站点数
最大主站数
点到点(PPI主站模式)
MPI连接 | 1个RS-485接口
9.6, 19.2和187.5kbaud
1.2kbaud 至 115.2kbaud
使用隔离的中继器：187.5kbaud可达1000米，38.4kbaud可达1200米
未使用隔离中继器：50米
每段32个站，每个网络126个站
32
是(NETR / NETW)
共4个，2个保留
(1PG1OP) | 1个RS-485接口
9.6, 19.2和187.5kbaud
1.2kbaud 至 115.2kbaud
使用隔离的中继器：187.5kbaud可达1000米，38.4kbaud可达1200米
未使用隔离中继器：50米
每段32个站，每个网络126个
站
32
是(NETR / NETW)
共4个，2个保留
(1PG1OP) |
电源特性 |
输入电源 |
输入电压
输入电流
冲击电流
隔离(现场与逻辑)
保持时间(掉电)
保险(不可替换) | 20.4 至 28.8 VDC
110mA (仅CPU，24 VDC)
700mA (最大负载，24 VDC)
12A28.8 VDC时
不隔离
10ms 24 VDC时
3A250 V时慢速熔断 | 85 至 264 VAC(47 至 63 Hz)
60/30mA (仅CPU，120/240 VAC)
200/100mA (最大负载，120/240 VAC)
20A ，264 VAC时
1500 VAC
20 / 80ms120/240 VAC时
2A250 V时慢速熔断 |
24 VDC传感器电源 |
传感器电压
电流限定
纹波噪声
隔离(传感器与逻辑) | L+ 减5V
1.5A峰值，终端限定非破坏性
来自输入电源
非隔离 | 20.4 至 28.8 VDC
1.5A峰值，终端限定非破坏性
小于1 V峰分值
非隔离 |
数字量输入特性 |
本机集成数字量输入点数
输入类型
额定电压
最大持续允许电压
浪涌电压
逻辑1信号 ( 最小)
逻辑0信号 ( 最大)
输入延迟
连接2线接近开关传感器(Bero)
允许漏电流最大
隔离(现场与逻辑)
光电隔离
隔离组
高速输入速率
高速计数器逻辑1=15 – 30 VDC
高速计数器逻辑1=15 – 26 VDC
同时接通的输入
电缆长度最大
屏蔽
非屏蔽 | 14输入
漏型/源型 (IEC 类型1/漏型)
24 VDC，4mA典型值时
30V DC
35V DC0.5秒
15 VDC2.5mA
5 VDC，1mA
可选(0.2至12.8ms)
1mA
是
500 VAC1分钟

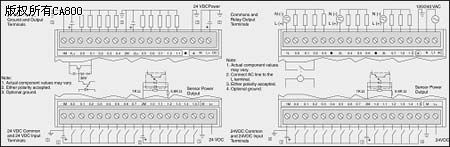

见接线图
20KHz(单相) 10KHz(两相)
30KHz(单相) 20KHz(两相)
所有
500米(标准输入)
50米(高速计数器输入)
300米(标准输入) | 14输入
漏型/源型 (IEC 类型1/漏型)
24 VDC，4mA典型值时
30V DC
35V DC，0.5秒
15 VDC，2.5mA
5 VDC，1mA
可选(0.2至12.8ms)
1mA
是
500 VAC，1分钟
见接线图
20KHz(单相) 10KHz(两相)
30KHz(单相) 20KHz(两相)
所有
500米(标准输入)
50米(高速计数器输入)
300米(标准输入) |
数字量输出特性 |
本机集成数字量输出点数
输出类型
额定电压
电压范围
浪涌电流(最大)
逻辑1(最小)
逻辑0(最大)
每点额定电流(最大)
每个公共端的额定电流(最大)
漏电流(最大)
灯负载(最大)
感性嵌位电压
接通电阻(接点)
隔离
光电隔离(现场到隔离)
逻辑到接点
电阻(逻辑到接点)
隔离组 | 10输出
固态 - MOSFET(源型)
24 VDC
20.4至 28.8 VDC
8A，100ms
20 VDC，最大电流
0.1 VDC，10KW 负载
0.75A
6 A
10μA
5 W
L+ 减48 VDC1W功耗
0.3 W典型值(0.6W最大值)
500 VAC ，1分钟
-
-
见接线图 | 10输出
干触点
24VDC或250VAC
5至30V DC或5至250V AC
5A，4s (10%工作 率时)
-
-
2.0A
10A
-
30 W DC ；200 W AC
-
0.2 W(新的时候最大值)
-
1500 VAC ，1分钟
100 MW
见接线图 |
延时(最大)
断开到接通
接通到断开
切换
脉冲频率(最大)
机械寿命周期
触点寿命
同时接通的输出
两个输出并联
电缆长度(最大)
屏蔽
非屏蔽 |
2ms(Q0.0, Q0.1)，15ms(其它)
10ms(Q0.0, Q0.1)，130ms(其它)
-
20KHz(Q0.0和Q0.1)
-
-
55°C时，所有的输出(水平安装)
45°C时，所有的输出(垂直安装)
是，仅输出同组时
500米
150米
|
-
-
10ms
1Hz
10,000,000(无负载)
100,000(额定负载)
55°C时，所有的输出(水平安装)
45°C时，所有的输出(垂直安装)
否
500米
150米
|
