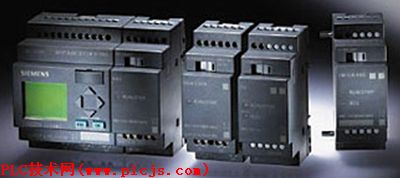

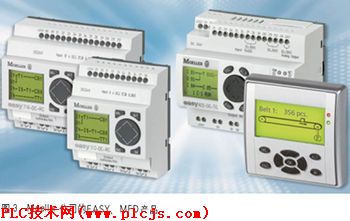

带HMI微型可编程序控制器的发展(转载) 方原柏先生，昆明有色冶金设计研究院教授级高工、昆明仪器仪表学会副理事长兼秘书长。 关键词：PLC Micro-PLC 进展 人机操作界面 可编程序控制器PLC是以微处理器为基础，综合计算机、自动控制和通信技术发展起来的一种通用工业自动控制装置。近年来，微型、小型PLC发展势头特别强劲，尤其是自上世纪90年代中期以来，一批带HMI人机操作界面，又称可编程终端)微型PLC的出现，更令人对这类价格低廉、功能强大的产品刮目相看。 根据国内一市场调研报告，所有最终用户、分销商、生产商、系统集成商和OEM都认为中国PLC市场发展速度超过10％，更多人认为2003年增长应在15％以上；大多数用户认为2003年HMI产品市场增长速度应在20％以上，而主要生产商都获得了12％～35％的业绩增长，可见，HMI发展速度要高于PLC；从2003年底到2004年初，中国PLC市场：在微型(64点I/O及以下)、小型(64～255点I/O)、中型(256～1023点I/O)、大型(多于1024点I/O)PLC中，微型占据40.2％的市场份额。 这些带HMI微型PLC产品，被称为可编程序继电器(日本OMRON公司ZEN)、通用逻辑模块(德国Siemens公司LOGO!)、控制继电器(德国Moeller公司EASY)、智能继电器(日本idec公司FL1)、智能逻辑继电器(日本Pro-face公司PRO-iO)、程控器(日本MITSUBISHI公司ALPHA、FX1N、FX1s)、带操作面板的PLC(以色列Unitronics公司M90/M91)等。这些带HMI微型PLC主要起继电器功能，即它用在I/O点不多而原使用继电器的地方。但又不同于继电器，它是“可编程序”、“通用”、“智能”的。为观察参数状态及编程方便，它还不同于一般微型PLC，带有HMI人机操作界面，因而具有更广泛应用前景。 在PLC控制系统使用过程中，与操作者关系最密切的就是HMI人机操作界面，通过HMI，用户可随时了解、观察并掌握控制系统工作状态；同时为方便用户编程，也常常借用HMI作为编程器使用。因此带HMI微型PLC往往是将PLC、HMI、I/O、扩展器接口、编程器等诸多设备集成为一体的紧凑型设备。 一 带HMI微型PLC产品 1. 德国Siemens公司LOGO!  LOGO!于1996年问世，第四代LOGO!可见图1。最左边为基本型，可见其正面有1个显示器和6个操作键盘，其余4个为扩展模块。基本型本机上有8DI/4DO ，其中2个DI点可作为模拟量输入。无模拟量输入的主机可带4个数字量扩展模块加4个模拟量扩展模块，有模拟量输入的主机可带4个数字量扩展模块加3个模拟量扩展模块，所以最多可有24DI/16DO/8AI(0～10V、0～20mA、Pt100)。LOGO!显示器可显示4×10字符，有3种工作方式：编程模式可进行程序编制，参数设置模式可设置程序中的时间和参数值，运行模式可以显示日期、时间或输入输出状态。 2. 日本和泉(idec, 又称爱德克)公司的FL1 FL1系列有FL1A、FL1B两种型号，FL1A为不可扩展型，有10点数字量I/O的经济型智能继电器，有包括2点模拟量输入在内总共10点或12点I/O的带模拟量型智能继电器。FL1B为可扩展型，本机所带I/O点数为10/16/24(可选)，另可带4个扩展模块，最大I/O点数为88。图2中左面为FL1B本机，右面为其扩展模块，比较图1、2，可见两者在显示器尺寸、操作键盘位置和形状都非常相近。  3. 德国Moeller公司的EASY、MFD系列产品  EASY系列有400、500、600、700、800等多种类别产品(见图3)，400类别为不可扩展型，主机本身带8DI/4DO，其中部分产品中有两个DI点可作为模拟量输入AI端；500类别为不可扩展型，主机本身带8DI/4DO/2AI；600、700、800等类别为可扩展型，主机本身带多种I/O类型和点数的选型，同时可选用几种方式将I/O点数扩展至300，其中包括采用AS-i、Profibus-DP、CANopen、DeviceNet现场总线方式扩展。图3中左下为EASY500，左上为EASY700，右上为EASY800，右下为最新MFD控制继电器，它带全图形显示功能。 |
|
