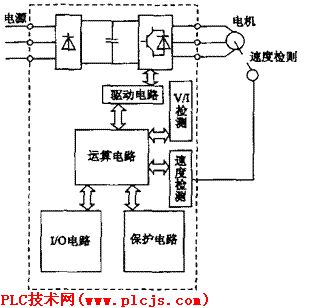

变频器的控制电路及几种常见故障分析 本文由wangbbs提供，由工控网整理。 ________________________________________ [关键词] 变频器 控制电路 干扰 摘要：主要介绍了变频器控制电路结构及其抗干扰，同时分析了变频器几种常见故障。 1 引言 随着变频器在工业生产中日益广泛的应用，了解变频器的结构，主要器件的电气特性和一些常用参数的作用，及其常见故障越来越显示出其重要性。 2 变频器控制电路 给异步电动机供电 (电压、频率可调)的主电路提供控制信号的回路，称为控制电路，如图1所示。控制电路由以下电路组成：频率、电压的运算电路、主电路的电压、电流检测电路、电动机的速度检测电路、将运算电路的控制信号进行放大的驱动电路，以及逆变器和电动机的保护电路。  图 1 在图 1点划线内，无速度检测电路为开环控制。在控制电路增加了速度检测电路，即增加速度指令，可以对异步电动机的速度进行控制更精确的闭环控制。 1)运算电路将外部的速度、转矩等指令同检测电路的电流、电压信号进行比较运算，决定逆变器的输出电压、频率。 2)电压、电流检测电路 与主回路电位隔离检测电压、电流等。 3)驱动电路 为驱动主电路器件的电路，它与控制电路隔离使主电路器件导通、关断。 4)I/0输入输出电路 为了变频器更好人机交互，变频器具有多种输入信号的输入 (比如运行、多段速度运行等)信号，还有各种内部参数的输出“比如电流、频率、保护动作驱动等)信号。 5)速度检测电路 以装在异步电动轴机上的速度检测器 (TG、PLG等)的信号为速度信号，送入运算回路，根据指令和运算可使电动机按指令速度运转。 6)保护电路 检测主电路的电压、电流等，当发生过载或过电压等异常时，为了防止逆变器和异步电动机损坏，使逆变器停止工作或抑制电压、电流值。 逆变器控制电路中的保护电路，可分为逆变器保护和异步电动机保护两种，保护功能如下 (1)逆变器保护 ①瞬时过电流保护由于逆变电流负载侧短路等，流过逆变器器件的电流达到异常值 (超过容许值)时，瞬时停止逆变器运转，切断电流。变流器的输出电流达到异常值，也同样停止逆变器运转。 ②过载保护 逆变器输出电流超过额定值，且持续流通达规定的时间以上，为了防止逆变器器件、电线等损坏要停止运转。恰当的保护需要反时限特性，采用热继电器或者电子热保护 (使用电子电路)。过载是由于负载的GD2(惯性)过大或因负载过大使电动机堵转而产生。 ③再生过电压保护 采用逆变器是电动机快速减速时，由于再生功率直流电路电压将升高，有时超过容许值。可以采取停止逆变器运转或停止快速减速的方法，防止过电压。 ④瞬时停电保护 对于数毫秒以内的瞬时停电，控制电路工作正常。但瞬时停电如果达数 10ms以上时，通常不仅控制电路误动作，主电路也不能供电，所以检出后使逆变器停止运转。 ⑤接地过电流保护 逆变器负载接地时，为了保护逆变器有时要有接地过电流保护功能。但为了确保人身安全，需要装设漏电断路器。 ⑥冷却风机异常 有冷却风机的装置，当风机异常时装置内温度将上升，因此采用风机热继电器或器件散热片温度传感器，检出异常后停止逆变器。在温度上升很小对运转无妨碍的场合，可以省略。 (2)异步电机的保护 ①过载保护 过载检出装置与逆变器保护共用，但考虑低速运转的过热时，在异步电动机内埋入温度检出器，或者利用装在逆变器内的电子热保护来检出过热。动作频繁时，可以考虑减轻电动机负载、增加电动机及逆变器容量等。 ②超额 (超速)保护 逆变器的输出频率或者异步电动机的速度超过规定值时，停止逆变器运转。 |
|
