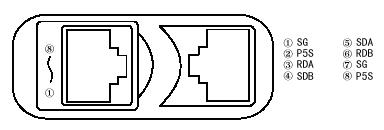

E500 、 S500 系列变频器 PU 端口：

一．三菱变频器的设置

    PLC和变频器之间进行通讯，通讯规格必须在变频器的初始化中设定，如果没有进行初始设定或有一个错误的设定，数据将不能进行传输。

    注：每次参数初始化设定完以后，需要复位变频器。如果改变与通讯相关的参数后，变频器没有复位，通讯将不能进行。

参数号 名称 设定值 说明

Pr.117 站号 0 设定变频器站号为0

Pr.118 通讯速率 96 设定波特率为9600bps

Pr.119 停止位长/数据位长 11 设定停止位2位，数据位7位

Pr.120 奇偶校验有/无 2 设定为偶校验

Pr.121 通讯再试次数 9999 即使发生通讯错误，变频器也不停止

Pr.122 通讯校验时间间隔 9999 通讯校验终止

Pr.123 等待时间设定 9999 用通讯数据设定

Pr.124 CR，LF有/无选择 0 选择无CR，LF

    对于122号参数一定要设成9999，否则当通讯结束以后且通讯校验互锁时间到时变频器会产生报警并且停止（E.PUE）。

    对于79号参数要设成1，即PU操作模式。

    注：以上的参数设置适用于A500、E500、F500、F700系列变频器。

    当在F500、F700系列变频器上要设定上述通讯参数，首先要将Pr.160设成0。

    对于S500系列变频器(带R)的相关参数设置如下：

    参数号 名称 设定值 说明

n1 站号 0 设定变频器站号为0

n2 通讯速率 96 设定波特率为9600bps

n3 停止位长/数据位长 11 设定停止位2位，数据位7位

n4 奇偶校验有/无 2 设定为偶校验

n5 通讯再试次数 - - - 即使发生通讯错误，变频器也不停止

n6 通讯校验时间间隔 - - - 通讯校验终止

n7 等待时间设定 - - - 用通讯数据设定

n8 运行指令权 0 指令权在计算机

n9 速度指令权 0 指令权在计算机

n10 联网启动模式选择 1 用计算机联网运行模式启动

n11 CR，LF有/无选择 0 选择无CR，LF

    对于79号参数设成0即可。

    注：当在S500系列变频器上要设定上述通讯参数，首先要将Pr.30设成1。

二．三菱PLC的设置

    三菱FX系列PLC在进行计算机链接（专用协议）和无协议通讯（RS指令）时均需对通讯格式（D8120）进行设定。其中包含有波特率、数据长度、奇偶校验、停止位和协议格式等。在修改了D8120的设置后，确保关掉PLC的电源，然后再打开。

    在这里对D8120设置如下：

RS485

b15 b0

0000 1100 1000 1110

0 C 8 E

    即数据长度为7位，偶校验，2位停止位，波特率为9600bps，无标题符和终结符，没有添加和校验码，采用无协议通讯（RS485）。

有关利用三菱变频器协议与变频器进行通讯的PLC程序如下：
