2、存储器

存放系统软件的存储器称为系统程序存储器。存放应用软件的存储器称为用户程序存储器。

PLC常用的存储器类型：

（1）RAM （Random Assess Memory）

这是一种读/写存储器(随机存储器)，其存取速度最快，由锂电池支持。

（2）EPROM（Erasable Programmable Read Only Memory）

这是一种可擦除的只读存储器。在断电情况下，存储器内的所有内容保持不变。(在紫外线连续照射下可擦除存储器内容)。

（3）EEPROM(Electrical Erasable Programmable Read  Only Memory)

这是一种电可擦除的只读存储器。使用编程器就能很容易地对其所存储的内容进行修改。

PLC存储空间的分配

虽然各种PLC的CPU的最大寻址空间各不相同，但是根据PLC的工作原理，其存储空间一般包括以下三个区域：

（1）系统程序存储区

（2）系统RAM存储区（包括I/O映象区和系统软设备等）

（3）用户程序存储区

系统程序存储区：在系统程序存储区中存放着相当于计算机操作系统的系统程序。包括监控程序、管理程序、命令解释程序、功能子程序、系统诊断子程序等。由制造厂商将其固化在EPROM中，用户不能直接存取。它和硬件一起决定了该PLC的性能。

系统RAM存储区：系统RAM存储区包括I/O映象区以及各类软设备，如：逻辑线圈；数据寄存器；计时器；计数器；变址寄存器；累加器等存储器。

（1）I/O映象区：由于PLC投入运行后，只是在输入采样阶段才依次读入各输入状态和数据，在输出刷新阶段才将输出的状态和数据送至相应的外设。因此，它需要一定数量的存储单元(RAM)以存放I/O的状态和数据，这些单元称作I/O映象区。一个开关量I/O占用存储单元中的一个位（bit），一个模拟量I/O占用存储单元中的一个字（16个bit）。因此整个I/O映象区可看作两个部分组成：开关量I/O映象区；模拟量I/O映象区。

（2）系统软设备存储区 ：除了I/O映象区区以外，系统RAM存储区还包括PLC内部各类软设备（逻辑线圈、计时器、计数器、数据寄存器和累加器等）的存储区。该存储区又分为具有失电保持的存储区域和无失电保持的存储区域，前者在PLC断电时，由内部的锂电池供电，数据不会遗失；后者当PLC断电时，数据被清零。

1）逻辑线圈

与开关输出一样，每个逻辑线圈占用系统RAM存储区中的一个位，但不能直接驱动外设，只供用户在编程中使用，其作用类似于电器控制线路中的继电器。

另外，不同的PLC还提供数量不等的特殊逻辑线圈，具有不同的功能。

2）数据寄存器

与模拟量I/O一样，每个数据寄存器占用系统RAM存储区中的一个字(16  bits)。 另外，PLC还提供数量不等的特殊数据寄存器，具有不同的功能。

3）计时器

4）计数器

用户程序存储区

用户程序存储区存放用户编制的用户程序。不同类型的PLC，其存储容量各不相同。

3、电源

PLC的电源在整个系统中起着十分重要得作用。如果没有一个良好的、可靠得电源系统是无法正常工作的，因此PLC的制造商对电源的设计和制造也十分重视。一般交流电压波动在+10%(+15%)范围内，可以不采取其它措施而将PLC直接连接到交流电网上去。

七、PLC的工作原理

　　　最初研制生产的PLC主要用于代替传统的由继电器接触器构成的控制装置，但这两者的运行方式是不相同的：

（1）继电器控制装置采用硬逻辑并行运行的方式，即如果这个继电器的线圈通电或断电，该继电器所有的触点（包括其常开或常闭触点）在继电器控制线路的哪个位置上都会立即同时动作。

（2）PLC的CPU则采用顺序逻辑扫描用户程序的运行方式，即如果一个输出线圈或逻辑线圈被接通或断开，该线圈的所有触点(包括其常开或常闭触点)不会立即动作，必须等扫描到该触点时才会动作。

为了消除二者之间由于运行方式不同而造成的差异，考虑到继电器控制装置各类触点的动作时间一般在100ms以上，而PLC扫描用户程序的时间一般均小于100ms，因此，PLC采用了一种不同于一般微型计算机的运行方式---扫描技术。这样在对于I/O响应要求不高的场合，PLC与继电器控制装置的处理结果上就没有什么区别了。

1、扫描技术

当PLC投入运行后，其工作过程一般分为三个阶段，即输入采样、用户程序执行和输出刷新三个阶段。完成上述三个阶段称作一个扫描周期。在整个运行期间，PLC的CPU以一定的扫描速度重复执行上述三个阶段。

（1）输入采样阶段

在输入采样阶段，PLC以扫描方式依次地读入所有输入状态和数据，并将它们存入I/O映象区中的相应得单元内。输入采样结束后，转入用户程序执行和输出刷新阶段。在这两个阶段中，即使输入状态和数据发生变化，I/O映象区中的相应单元的状态和数据也不会改变。因此，如果输入是脉冲信号，则该脉冲信号的宽度必须大于一个扫描周期，才能保证在任何情况下，该输入均能被读入。

（2）用户程序执行阶段

在用户程序执行阶段，PLC总是按由上而下的顺序依次地扫描用户程序(梯形图)。在扫描每一条梯形图时，又总是先扫描梯形图左边的由各触点构成的控制线路，并按先左后右、先上后下的顺序对由触点构成的控制线路进行逻辑运算，然后根据逻辑运算的结果，刷新该逻辑线圈在系统RAM存储区中对应位的状态；或者刷新该输出线圈在I/O映象区中对应位的状态；或者确定是否要执行该梯形图所规定的特殊功能指令。即，在用户程序执行过程中，只有输入点在I/O映象区内的状态和数据不会发生变化，而其他输出点和软设备在I/O映象区或系统RAM存储区内的状态和数据都有可能发生变化，而且排在上面的梯形图，其程序执行结果会对排在下面的凡是用到这些线圈或数据的梯形图起作用；相反，排在下面的梯形图，其被刷新的逻辑线圈的状态或数据只能到下一个扫描周期才能对排在其上面的程序起作用。

（3）输出刷新阶段

当扫描用户程序结束后，PLC就进入输出刷新阶段。在此期间，CPU按照I/O映象区内对应的状态和数据刷新所有的输出锁存电路，再经输出电路驱动相应的外设。这时，才是PLC的真正输出。

比较下二个程序的异同：

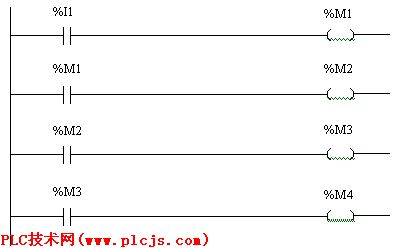

程序1：

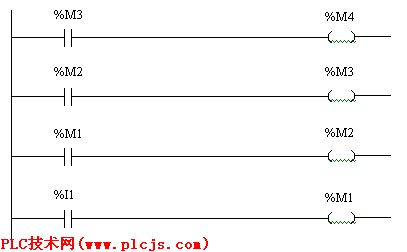

程序2：

这两段程序执行的结果完全一样，但在PLC中执行的过程却不一样。程序1只用一次扫描周期，就可完成对%M4的刷新；程序2要用四次扫描周期，才能完成对%M4的刷新。

这两个例子说明：同样的若干条梯形图，其排列次序不同，执行的结果也不同。另外，也可以看到：采用扫描用户程序的运行结果与继电器控制装置的硬逻辑并行运行的结果有所区别。当然，如果扫描周期所占用的时间对整个运行来说可以忽略，那么二者之间就没有什么区别了。

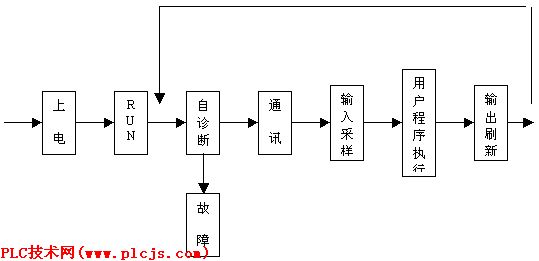

一般来说，PLC的扫描周期包括自诊断、通讯等，如下图所示，即一个扫描周期等于自诊断、通讯、输入采样、用户程序执行、输出刷新等所有时间的总和。

2、PLC的I/O响应时间

为了增强PLC的抗干扰能力，提高其可靠性，PLC的每个开关量输入端都采用光电隔离等技术。

为了能实现继电器控制线路的硬逻辑并行控制，PLC采用了不同于一般微型计算机的运行方式（扫描技术）。

以上两个主要原因，使得PLC得I/O响应比一般微型计算机构成的工业控制系统满的多，其响应时间至少等于一个扫描周期，一般均大于一个扫描周期甚至更长。

所谓I/O响应时间指从PLC的某一输入信号变化开始到系统有关输出端信号的改变所需的时间。其最短的I/O响应时间与最长的I/O响应时间如图所示：

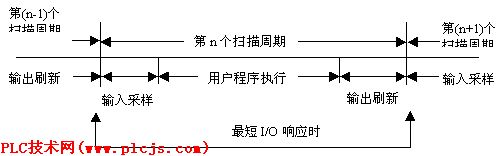

最短I/O响应时间：

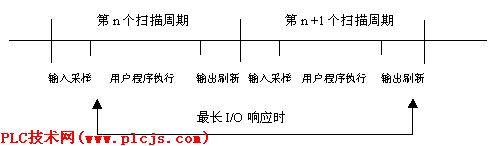

最长I/O响应时间：

八、 PLC的I/O系统

I/O寻址方式

PLC的硬件结构主要分单元式和模块式两种。前者将PLC的主要部分(包括I/O系统和电源等)全部安装在一个机箱内。后者将PLC的主要硬件部分分别制成模块，然后由用户根据需要将所选用的模块插入PLC机架上的槽内，构成一个PLC系统。

不论采取哪一种硬件结构，都必须确立用于连接工业现场的各个输入/输出点与PLC的I/O映象区之间的对应关系，即给每一个输入/输出点以明确的地址确立这种对应关系所采用得方式称为I/O寻址方式。

I/O寻址方式有以下三种：

（1）固定的I/O寻址方式

这种I/O寻址方式是由PLC制造厂家在设计、生产PLC时确定的，它的每一个输入/输出点都有一个明确的固定不变的地址。一般来说，单元式的PLC采用这种I/O寻址方式。

（2）开关设定的I/O寻址方式

这种I/O寻址方式是由用户通过对机架和模块上的开关位置的设定来确定的。

（3）用软件来设定的I/O寻址方式

这种I/O寻址方式是有用户通过软件来编制I/O地址分配表来确定的
