一、模拟量扩展模块通用规范
|
型号 |
模块名称及描述 |
尺寸（mm） W×H×D |
重量 |
功耗 |
VDC |
| +5VDC |
+24VDC |
|
6ES7 231-0HC22-0XA0 |
EM231模拟输入
4输入 |
71.2×80×62 |
183g |
2W |
20mA |
60mA |
|
6ES7 232-0HB22-0XA0 |
EM232模拟输出
2输出 |
46×80×62 |
148g |
2W |
20mA |
70mA
（两个输出都是20mA） |
|
6ES7 235-0KD22-0XA0 |
EM235模拟量混合模块
4输入/1输出 |
71.2×80×62 |
186g |
2W |
30mA |
60mA
（输出为20mA） |
二、模拟量扩展模块输入技术规范
|
常规 |
6ES7 231-0HC22-0XA0 |
6ES7 235-0KD22-0XA0 |
|
数据字格式
•双极性，满量程
•单极性，满量程 |
-32767至+32767
0至32767 |
-32767至+32767
0至32767 |
|
DC输入阻抗 |
≥10MΩ电压输入
250Ω电流输入 |
≥10MΩ电压输入
250Ω电流输入 |
|
输入滤波衰减 |
-3db，3.1Khz |
-3db，3.1Khz |
|
最大输入电压 |
30VDC |
30VDC |
|
最大输入电流 |
32mA |
32mA |
|
精度
•双极性
•单极性 |
11位，加1符号位
12位 |
|
隔离（现场与逻辑） |
无 |
无 |
|
输入类型 |
差分 |
差分 |
|
输入范围
•电压
•电流 |
可选择的，对于可用的范围
0至20mA |
可选择的，对于可用的范围
0至20mA |
| 输入分辨率 |
参见表A-20 |
参见表A-21 |
| 模拟到数字转换时间 |
<250μs |
<250μs |
| 模拟输入阶跃响应 |
1.5ms到95% |
1.5ms到95% |
| 共模抑制 |
40dB，DC到60Hz |
40dB，DC到60Hz |
| 共模电压 |
信号电压加共模电压必须为≤±12V |
信号电压加共模电压必须为≤±12V |
| 24VDC电压范围 |
20.4～28.8VDC（等级2，有限电源，或来自PLC的传感器电源） |
三、模拟量扩展模块输出技术规范
|
常规 |
6ES7 232-0HB22-0XA0 |
6ES7 235-0KD22-0XA0 |
|
隔离（现场与逻辑） |
无 |
无 |
|
信号范围
•电压输出
•电流输出
|
±10V
0至20mA |
±10V
0至20mA |
|
分辨率，满量程
•电压
•电流
|
12位，加符号位
11位 |
11位，加符号位
11位 |
|
数据字格式
•电压
•电流
|
-32767至+32767
0至+32767 |
-32767至+32767
0至+32767 |
|
精度
•最差情况，0至55℃
电压输出
电流输出
•典型，25°C
电压输出
电流输出
|
±2%满量程
±2%满量程
±0.5%满量程
±0.5%满量程 |
±2%满量程
±2%满量程
±0.5%满量程
±0.5%满量程 |
|
设置时间
•电压输出
•电流输出
|
100μσ
2ms |
100μσ
2ms |
|
最大驱动
•电压输出
•电流输出
|
5000Ω最小
500Ω最大 |
5000Ω最小
500Ω最大 |
| 24VDC电压范围 |
20.4～28.8VDC（等级2，有限电源，或来自PLC的传感器电源） |
四、模拟量扩展模块接线图

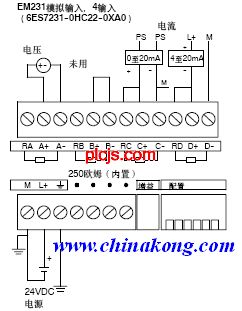

1、模拟量输入扩展模块（EM231）接线图及输入范围配置
|
|
|
|

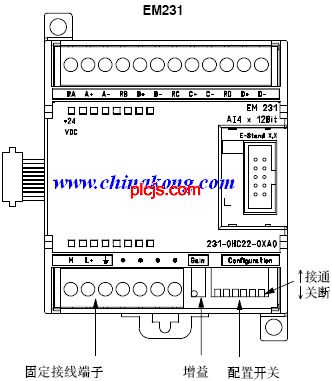

配置EM231

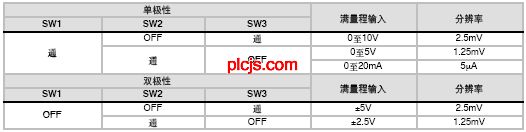

表所示为如何使用配置DIP开关配置EM231模块。开关1、2和3选择模拟输入范围。所有输入设置为相同的模拟输入量程。该表中，ON是闭合，OFF是断开。只在电源接通时读取开关设置。
|
2、模拟量输出扩展模块（EM232）接线图

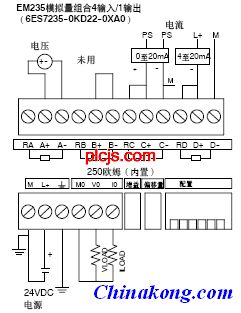

3、模拟量输入/输出扩展模块（EM235）接线图及输入范围配置
|
|
|
|

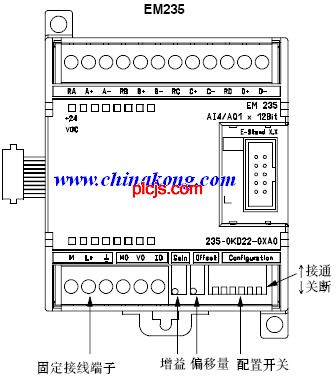

配置EM235

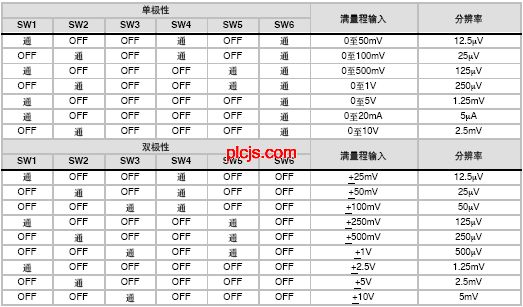

表所示为如何使用配置DIP开关配置EM235模块。开关1至6可选择输入量程和分辨率。所有的输入都设置为相同的模拟输入量程和格式。表所示为如何选择单极性/双极性（开关6）、增益（开关4和5）以及衰减（开关1，2和3），在该表中，ON是闭合，OFF是断开。只在电源接通时读取开关设置。
|
