一、数字量输入扩展模块技术规范
数字量扩展输入特性 |
数字量输入特性 |
24VDC输入 |
120/230VAC输入(47至63Hz) |
输入类型 |
漏型/源型(IEC类型1漏型) |
IEC类型1 |
额定电压 |
24VDC,4mA |
120VAC,6mA或230VAC,9mA(通常) |
最大持续允许电压 |
30 VDC |
264VAC |
浪涌电压 |
35VDC,0.5秒 |
- |
逻辑1信号(最小) |
15VDC,2.5mA |
79VAC,2.5mA |
逻辑0信号(最大) |
5VDC,1mA |
20VAC或1mA,AC |
输入延迟 |
4.5ms |
15ms |
连接2线接近开关传感器(Bero) 允许的漏电流(最大) |
1mA |
1mA,AC |
隔离(现场与逻辑)
光电隔离 隔离组 |
500 VAC,1分钟
见接线图 |
500 VAC,1分钟
1点 |
同时接通的输入 |
所有的都在55°C(水平),所有的都在45°C(垂直) |
电缆长度(最大)
•屏蔽 •未屏蔽 |
普通输入500米
普通输入300米 |
二、数字量输出扩展模块技术规范
数字量扩展输出规范 |
数字量输出规范 |
24VDC输出 |
继电器输出 |
120/230VAC输出 |
0.75A |
5 μA |
2A |
10A |
输出类型 |
固态-MOSFET(信号源) |
干触点 |
直通 |
额定电压 |
24VDC |
24VDC或250VAC |
120/230VAC |
电压范围 |
20.4至28.8VDC |
5至30VDC或5至250VAC |
12至30VDC或 12至250VAC |
40至264VAC (47至63Hz) |
24VDC线圈电源电压范围 |
- |
20.4~28.8VDC |
- |
浪涌电流(最大) |
8A,100ms |
30A |
5A,4s@10%占空比 |
15A,4s@10%占空比 |
5A/ms,2AC周期 |
逻辑1(最小) |
20VDC,最大电流 |
- |
L1(-0.9V/ms) |
逻辑0(最大) |
0.1VDC,10KΩ 负载 |
0.2VDC,5KΩ负 载 |
- |
- |
每点额定电流(最大) |
0.75A |
5μA |
2.00A |
10A阻性; 2ADC感性; 3AAC感性 |
0.5A,AC |
每个公共端的额定电流(最大) |
6A |
5μA |
8A |
10A |
0.5A,AC |
漏电流(最大) |
10μA |
30μA |
- |
132VAC是1.1mA/ms 264VAC是1.8mA/ms |
灯负载(最大) |
5W |
50W |
30WDC/ 200WAC |
100WDC/ 1000WAC |
60W |
感性嵌位电压 |
L+减48V |
L+减47V |
- |
- |
接通电阻(接点) |
0.3Ω典型 (0.6Ω最大) |
0.05Ω最小 |
0.2Ω最小,新的时候 |
0.1Ω最小, 新的时候 |
410Ω最大, 当负载电流小于 0.05A时 |
隔离
•光电隔离(现场到逻辑)
•线圈到逻辑
•逻辑到接点
•电阻(逻辑到接点)
•隔离组 |
500VAC,1分钟 - - - 见接线图 |
-
无 1500VAC,1分钟 100MΩ最小,新的时候 见接线图 |
1500VAC,1分钟 - - - 1点 |
延时断开到接通/接通到断开 |
150μs/200μs |
500μσ |
- |
- |
0.2ms + 1/2AC周期 |
延时切换(最大) |
- |
- |
10ms |
15ms |
- |
脉冲频率(最大) |
- |
|
1Hz |
10Hz |
机械寿命周期 |
- |
10,000,000 (无负载) |
30,000,000 (无负载) |
- |
触点寿命 |
- |
100,000 (额定负载) |
30,000 (额定负载) |
- |
同时接通的输出 |
所有的都在55°C(水平),所有的都在45°C(垂直) |
所有的都在55°C (水平),最大 20A模块电流 所有的都在45°C (水平),最大 20A模块电流5 所有的都在40°C (垂直),每个点 10A |
所有的都在55°C(水平) 所有的都在45°C(垂直) |
两个输出并联 |
两个输出并联是的,只有输出在同一个组内 |
否 |
否 |
电缆长度(最大)
•屏蔽
•非屏蔽 |
500米
150米 |
-
当一个机械触点接通S7--200 CPU或任意扩展模块的供电时,它发送一个大约50毫秒的“1”信号到数字输出,您需要考虑这一点,尤其是您使用触够响应短脉冲的设备时。
-
当一个机械触点接通AC扩展模块的输出电源时,它向AC输出发出一个宽度为大约1/2AC周期的“1”信号。您必须考虑这一点。
-
由于是直通电路,负载电流必须是完整的AC波型而非半波。最小负载电流是0.05AAC。当负载电流在5mA和50mAAC之间时,该电流是可控的,但是,由于410欧姆串行电阻的存在会有额外的压降。
-
如果因为过多的感性开关或不正常的条件而引起输出过热,输出点可能关断或被损坏。如果输出在关断一个感性负载时遭受大于0.7J的能量,那么输出将可能过热或被损坏。为了消除这个限制,可以将在第3章中描述的抑制电路和负载并联在一起。对于给定的应用,这些部件的尺寸要合适。
-
EM222DO4x继电器的FM额定值和其它S7-200不同。此模块具有符合FM Class I,Division Groups A、B、C&D Hazardous Locations的T4额定值,而不是的T4A。
-
如果是灯负载,继电器使用寿命将降低75%,除非采取措施将接通浪涌降低到输出的浪涌电流额定值以下。
-
灯负载的瓦特额定值是用于额定电压的。依据正被切换的电压,按比例降低瓦特额定值(例如120VAC -- 100 W)。
三、数字量扩展模块接线图

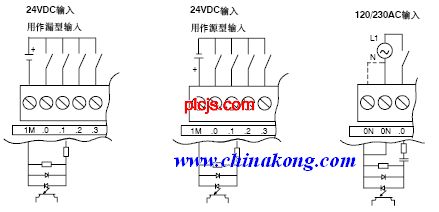

1、数字量输入扩展模块(EM221)接线图
输入接线形式简图

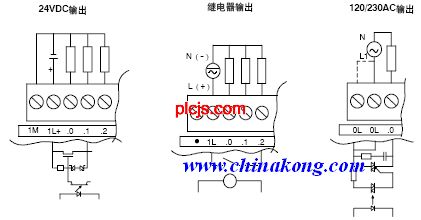

2、数字量输出扩展模块(EM222)接线图
输出接线形式简图
|
