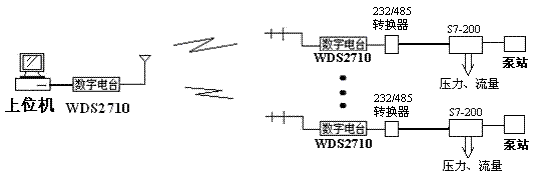

一、前言 用无线电台方式实现远程数据采集、监视与控制，相对于架设专用电缆（或光缆）、租用电信专线等，具有造价低廉、施工快捷、运行可靠、维护简单等优点。 深圳华夏盛公司SCADA系列数字电台采用数字信号处理、纠错编码、软件无线电、数字调制解调和表面贴片一体化设计等技术，具有高性能、高可靠及抗干扰能力强等特点，电台提供标准RS232数据口可直接与计算机、RTU、PLC、GPS接收机、数码相机、数据终端等连接，传输速率达19200bps，误码低于10E-6（接收电平-110dBm时），发射功率0.5-25瓦可调节，任何型号电台可设置为主站或远程站使用，无中转通信距离达50公里以上，能适应室内或室外的恶劣工作环境。电台数据和话音兼容，可工作于单工、半双工、时分双工TDD、全双工方式，收发同频或异频中转组网，并具有远程诊断、测试、监管功能，满足各行业调度或控制中心与众多远方站之间的数据采集和控制。 二、系统结构 用数字电台与西门子PLC实现点对点或点对多点通信组网有如下几种结构： 1、上位机（或昆仑通态等触摸屏）与PLC  上位机主站运行西门子WINCC或通用组态软件，通过电脑的RS-232口与WDS 2510/2710电台数据口连接。从站PLC（如S7-200 224/226或S7-300）的485输入输出口通过232/485接口转换器与WDS 2510/2710电台的数据接口连接。主站电台与从站之间实现点对多点透明数据传输。 西门子PLC与上位机之间可以采用PPI、MPI或自由口协议（9600，8E1格式）。 2、主从PLC  在许多应用项目中，控制中心有许多现场设备需根据远端从站状态由PLC控制，主从PLC组网，系统采用自由口协议（9600，8E1格式）。 三、电台技术指标 华夏盛数字电台为PLC与上位机之间提供双向透明高速可靠传输通道，电台配有电源、天线、馈线、避雷器（天线架在室外时）。电台及相应配套设备，根据地形和通讯范围及应用档次要求，有多种型号供选择。 有关技术指标如下： 1、WDS2710型电台 1.1、工作频率：华夏盛SCADA系列电台可工作于所有可用频段，包括 130~174MHz(WDS1710型)/220~240MHz(WDS2710型)/330~512MHz(WDS4710型)/ 800~960 MHz(WDS97 10型)/2.4~2.4835GHz(WDS 24810型)。 1.2、传输速率：19200bps。 1.3、工作方式：支持单工,半双工,全双工等方式,话音和数据兼容,提供对讲通话。 1.4、传输距离：50公里以上(开阔无阻挡)。 1.5、物理接口：标准RS-232，通信速率可从300到38400bps可调，完全透明传输，无需专用的通信软件。 1.6、系统结构：支持点对点,点对多点传输，一级或多级中转组网。 1.7、调制方式：CPFSK。 1.8、信道间隔：12.5KHz/25KHz。 1.9、发射功率：100mW~5W连续可调，有用25瓦发射功率可选择。 1.10、误码灵敏度：-111dBm以上（误码率BER≤10E-6）。 1.11、收发转换时间：3ms。 1.12、休眠电流：小于18mA。 1.13、频率稳定度：±1.5ppm。 1.14、状态和错误指示：LED状态指示，包括电源，载波，发射数据，接收数据和各种故障报警。 1.15、短路保护：有。 1.16、工作温度：-30℃~+60℃，工作时：-40℃~+70℃。 1.17、相对湿度：95%，40℃，无冷凝。 1.18、供电方式：电台工作时电压为10.5~16VDC,发射电流为1.5A,接收电流为125mA。配开关稳压电源220VAC工作。 1.19、尺寸:5.08*14.29*18.4CM。 1.20、重量:约1公斤。 1.21、免费提供电台参数,诊断设置软件。 2、WDS2510型电台 2.1、工作频率：华夏盛DATA系列电台可工作于130~174MHz(WDS 1510型) /220~240MHz(WDS 2510型)/330~512MHz(WDS 4510型)常规频段。 2.2、传输速率：9600bps。 |
|
|
