S7-200系列PLC PROFIBUS DP扩展模块 一、选型型号 PROFIBUS-DP可用作与其他MPI主站通讯的通讯口，无论其是否作为PROFIBUS-DP从站。 使用S7-300/400的XGET/XPUT功能时，S7-200可以通过该模块与S7-300/400连接。使用MPI协议 或PROFIBUS协议的STEP 7-Micro/WIN软件和PROFIBUS卡，以及OP面板或TD200(版本2), 均可通过EM 277模块与S7-200通讯。
二、EM 277 PROFIBUS DP模块的技术规范 1、物理特性
2、通信性能
3、通信电缆长度（通信距离）
4、模块特性
三、EM 277 PROFIBUS-DP从站模块与S7-200 PLC工作的兼容性

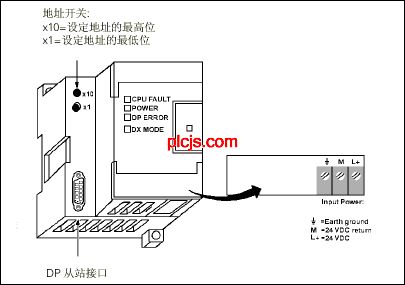

四、EM 277 PROFIBUS-DP从站模块接线示意图

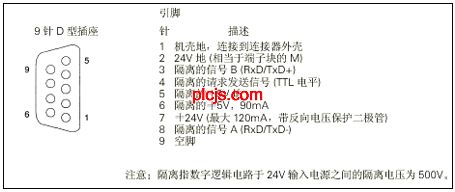

RS-485总线连接器

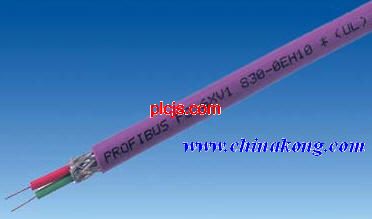

网络电缆 五、模块面板指示灯状态表
六、使用EM 277将S7-200 CPU作为DP从站连接到网络 通过EM 277 PROFIBUS-DP扩展从站模块，可将S7-200 CPU连接到PROFIBUS-DP网络。EM 277经过串行I/O总线连接到S7-200 CPU。PROFIBUS网络经过其DP通信端口，连接到EM 277 PROFIBUS-DP模块。这个端口可运行于9600波特和12M波特之间的任何PROFIBUS波特率。 作为DP从站，EM 277模块接受从主站来的多种不同的I/O配置，向主站发送和接收不同数量的数据。这种特性使用户能修改所传输的数据量，以满足实际应用的需要。 与许多DP站不同的是，EM 277模块不仅仅是传输I/O数据。EM 277能读写S7-200 CPU中定义的变量数据块。这样，使用户能与主站交换任何类型的数据。首先将数据移到S7-200 CPU中的变量存储器，就可将输入、计数值、定时器值或其它计算值传送到主站。类似地，从主站来的数据存储在S7-200 CPU中的变量存储器内，并可移到其它数据区。EM 277 PROFIBUS-DP模块的DP端口可连接到网络上的一个DP主站上，但仍能作为一个MPI从站与同一网络上如SIMATIC编程器或S7-300/S7-400 CPU等其它主站进行通信。

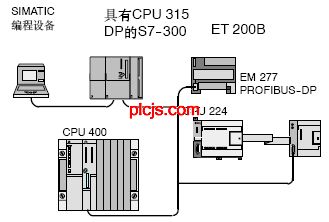

如图表示有一个CPU 224和一个EM 277 PROFIBUS-DP模拟的PROFIBUS网络。在种场合，CPU-315-2是DP主站，并且已通过一个带有STEP 7编程软件的SIMATIC编程器进行组态。CPU 224是CPU 315-2所拥有的一个DP从站，ET 200 I/O模块也是CPU 315-2的从站。S7-400 CPU连接到PROFIBUS网络，并且藉助于S7-400 CPU用户程序中的XGET指令，可从CPU 224读取数据。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
