一、选型型号
| 系列号 |
类别 |
产品图片 |
描述 |
选型型号 |
| EM241 Modem |
调制解调器模块 |
|
用于将S7-200连接在电话网上。
利用安装在S7--200系统中的EM241 Modem模块。通过电话网，与CPU进行远程通讯。 |
6ES7 241-1AA22-0XA0 |
二、调制解调器模块EM241 Modem功能简介：
1、 EM241 MODEM模块支持如下功能：Teleservice(远程维护或远程诊断)、Communication(CPU-to-CPU、CPU-to-PC的通信),Message(发送短消息给手机或寻呼机)，此模块需V3.2版软件的支持，EM241参数化向导集成于Micro/WIN V3.2中。
2、EM241调制解调器模块拥有众多优点：
-
不占用CPU的通讯口。外部调制解调器占用CPU的通讯口，但EM241是一个智能的扩展模块。
-
最大限度的安全保证。可靠的密码保护及集成的回拨功能。
-
世界范围灵活的应用。通过模块上的旋转开关来进行国家设定，能够实现由300baud到33.6Kbaud的自动波特率选择，脉冲或语音拨号亦可选择。
-
经济的安装成本。由标准电源供电，导轨安装，标准的RJ11插座能用于连接全世界的模拟电话网。
3、集成如下解决方案
-
通过Micro/WIN V3.2进行远程服务,用于程序修改或远程维护。
-
通过Modbus主/从协议来进行CPU-to-PC的通信。
-
报警或事件驱动发送手机短消息或寻呼机信息。
-
通过电话线，Modbus或PPI协议来进行CPU-to-CPU的数据传送。
三、调制解调器模块EM241 Modem技术规范
1、通用规范
| 型号 |
6ES7 241-1AA22-0XA0 |
| 模块结构 |
S7-200 扩展模板 |
| 尺寸（W×H×D） |
71.2×80×62 mm |
| 重量 |
约190g |
| 外部供电电压 |
DC24V；（20.4～28.8 VDC） |
| 功率消耗 |
2.1W |
| 绝缘（现场电源到逻辑电路） |
500VAC，1分钟 |
2、通讯规范
绝缘
（电话线到逻辑电路和现场电源） |
1500VAC （电化） |
| 物理连接 |
RJ11（6位置，4线） |
| 调制解调器标准 |
Bell 103、Bell 212、V.21、V.22、V.22 bis、V.23c、V.32、V.32 bis、V.34 （默认） |
| 安全性能 |
密码
回叫 |
| 拨号 |
脉冲或音调 |
| 讯息传送协议 |
数字
TAP（字母数字）
UCP命令1、30、51 |
| 工业协议 |
Modbus
PPI |
四、调制解调器模块EM241 Modem与S-200 PLC的兼容性
定位模块EM253可以与各种不同类型的S7-200 CPU（222、224、226 和226XM）相连接：
|
CPU |
说明 |
| CPU 222版本1.10或更高版本 |
CPU 222 DC/DC/DC和CPU 222 AC/DC/继电器 |
| CPU 224版本1.10或更高版本 |
CPU 224 DC/DC/DC和CPU 224 AC/DC/继电器 |
| CPU 226版本1.10或更高版本 |
CPU 226 DC/DC/DC和CPU 226 AC/DC/继电器 |
| CPU 226XM版本1.10或更高版本 |
CPU 226XM DC/DC/DC和CPU 226XM AC/DC/继电器 |
五、调制解调器模块EM241 Modem安装使用

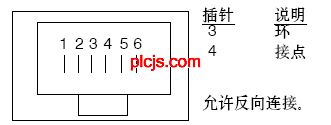

RJ11插口
|
代码 |
国家 |
电信标准 |
| 00 |
澳大利亚 |
ACA TS-002 |
| 01 |
奥地利 |
CTR21 |
| 02 |
比利时 |
CTR21 |
| 05 |
加拿大 |
IC CS03 |
| 06 |
中国 |
GB3482 |
| 08 |
丹麦 |
CTR21 |
| 09 |
芬兰 |
CTR21 |
| 10 |
法国 |
CTR21 |
| 11 |
德国 |
CTR21 |
| 12 |
希腊 |
CTR21 |
| 16 |
爱尔兰 |
CTR21 |
| 18 |
意大利 |
CTR21 |
| 22 |
卢森堡 |
CTR21 |
| 25 |
荷兰 |
CTR21 |
| 26 |
新西兰 |
|
| 27 |
挪威 |
CTR21 |
| 30 |
葡萄牙 |
CTR21 |
| 34 |
西班牙 |
CTR21 |
| 35 |
瑞典 |
CTR21 |
| 36 |
瑞士 |
CTR21 |
| 38 |
英国 |
CTR21 |
| 39 |
美国 |
FCC Part 68 |
EM 241所支持的国家代码
调制解调器模块EM241 Modem安装步骤：
1、将EM 241压进DIN导轨中，并将I/O带状电缆插入CPU。
2、连接来自S7-200 PLC CPU电源或外部电源的24VDC，并将接地端子连接到系统地线。
3、将电话线插入到RJ11插孔中。

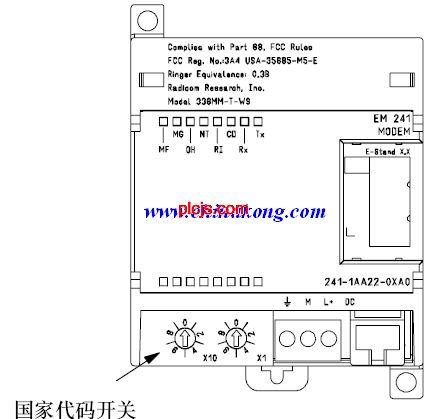

4、按照表设置国家代码开关。在接通CPU的电源之前，必须对该开关进行设置，以便读取正确的国家代码。
5、接通CPU的电源。绿色MG（模块正常）灯应点亮。EM 241即可进行通讯。

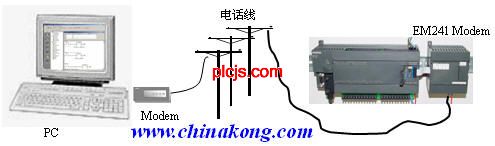

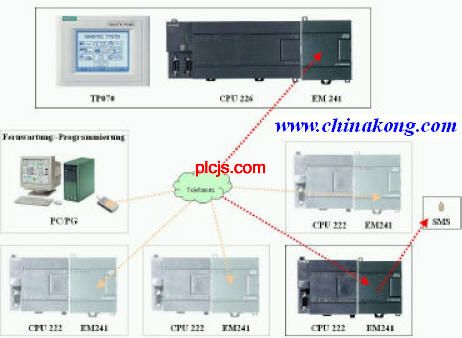

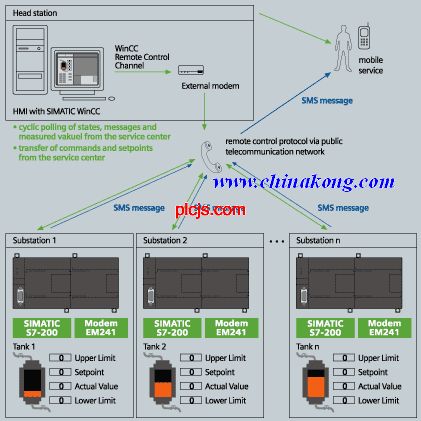

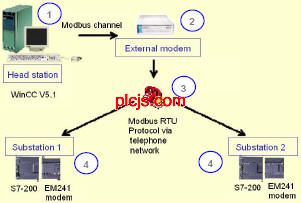

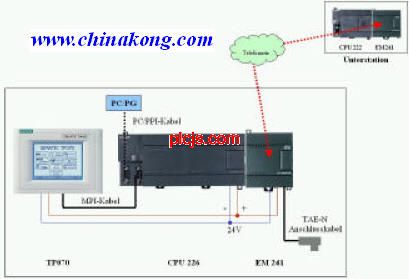

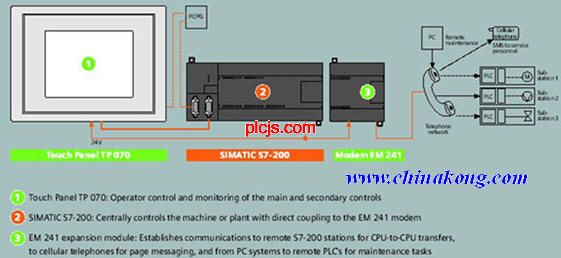

六、调制解调器模块EM241 Modem模块系统简单范例
