AC500是一款灵活一致的扩展升级产品，能够适应各种不同的自动化任务：各种相关的设备可以根据用户的需求灵活的组合和使用，从而实现库存的最小化。

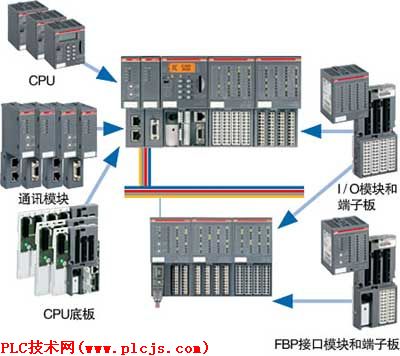

    AC500系统的构成

    CPU

    CPU有PM571、PM581和PM591三个不同的等级。而这不同等级的CPU均可用同一个编程软件使用5种不同编程语言进行编程。CPU上均带有LCD的显示、一组操作按键、一个SD卡的扩展口和两个集成的串行通讯口。CPU可直接插在CPU底板上，CPU底板还可选择是集成以太网还是ARCNET网络接口。而保留的CS31的通讯接口更是考虑到了和AC31系列PLC的兼容性。

    通讯模块

    除了CPU上集成的通讯接口外，每一个CPU上还可最多扩展4个通讯接口。这4个通讯接口可扩展为任意的标准总线协议。

    CPU上集成的两个Modbus通讯接口和可选集成的以太网或ARCNET网络接口外，通过通讯扩展接口还能扩展：ProfibusDP-V1、DeviceNet、CANopen和以太网等总线接口。

可编程控制器－AC500

    产品概述

    CPU底板

    按CPU扩展的通讯接口数量的不同有三种不同的CPU底板。它们分别带:一个、两个或四个通讯插槽，这些插槽可插接不同的总线接口。

    I/O模块

    输入/输出模块有模拟量和开关量两大种类。每个输入/输出模块均可直接插到端子板上，CPU本地和通过FBP分布式扩展的子站，可最大扩展到7个输入/输出模块。在这些模块中含有输入/输出可设置的模块种类，以供用户灵活的使用。

    端子板

    模拟量和开关量均使用同一种端子板，而同一种端子板可实现1线、2线和3线不同的接线模式。从而提供用户在没有输入/输出模块时的预接线。端子板分为:24VDC和

    230VAC两种不同的电压等级，而接线方式则有螺钉和弹簧两种可选。

    FBP的接口模块

    这种模块集成了一定数量的开关量输入/输出，并且通过它实现和CPU的通讯和分布I/O。这个分布模块后面又可最大扩展7个输入/输出模块。

SD卡
    可选附件，在没有PC的情况下实现数据调用，下载和上传用户程式，或对所有设备进行产品更新（CPU、通讯模块或I/O模块）。

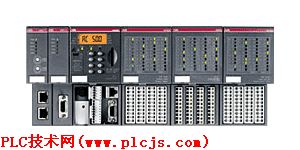

    1带背光的LCD显示屏和操作按键

    2SD卡插槽

    3插入式扩展通讯模块（从1个、2个最多至4个）

    4CPU上集成的通讯接口（可选为以太网或ARCNET）

    5FBP通讯接口（只能用于从站）

    6两个串行接口，用于编程、ASCII通讯、Modbus通讯，或CS31通讯（只能用于主站）

    7本地I/O扩展模块，最多到7个

AC500可按不同控制需求组合


    网络和通讯

    CS31通讯总线

    CS31现场总线从1989年研发至今，一直起着承先启后的作用。通过这个总线，把前后多套系统有机的联系在了一起。CS31总线便于设置和通讯简单，总线的连接只需通过三个接线端子来实现，省去其它总线所需的额外连接成本。AC500控制系统的COM1口集成了CS31主站功能。

 网络结构和通讯介质

    CS31总线是一种点对多点的RS485串行通讯。每个通讯系统由一个主站和最大31个从站组成。通讯距离不加中继为500米，加中继最大可达到2000米。总线带有自诊断功能。通讯介质为:屏蔽双绞线。
