产品特点:
树脂绝缘干式变压器是带填料薄绝缘干式变压器，由于线圈被环氧树脂包封，所以难燃，防火、防爆，免维护，无污染，体积小，可直接安装在负荷中心。同时合理的设计和浇注工艺，使产品局部放电量更小，噪声低，散热能力强，在强迫风冷条件下可以在 125%额定负载下长期运行，并配有智能温控仪，具有故障报警，超温报警，超温跳闸以及黑闸子功能，并通过RS485串行接口与计算机相连，可以集中监视和控制。
广泛应用于输变压系统，如宾馆饭店，机场，高 层建筑，商业中心，住宅小区等重要场所，以及地铁，冶炼电厂，轮船，海洋钻井平台等环境恶劣场所。 |
| SC(B)9-30 2500/10-0.4 树脂绝缘干式变压器技术参数 |

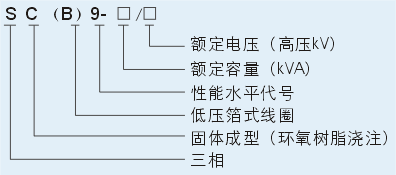

型号含义
 500)this.width=500> |
产品标准：GB/T10228-1997 GB6450-1986
额定高压：10（11, 10.5, 6.6, 6.3, 6）kV 额定低压：0.4kV
联结组别：Dyn11或Yyn0 高压分接范围：+5%或+2x2.5%
绝缘水平：L175AC35/AC5 频率：50Hz |
|
额定
容量
(KVA) |
电压组合 |
空载损耗
(W) |
负载损耗
(W) |
空载电
流(%) |
短路阻抗
(%) |
轨距
(mm) |
噪声水
平(dB) |
重量
(kg) |
|
高压
(KV) |
高压分接
范围(%) |
低压(KV) |
联结组
标号 |
|
30 |
11
10.5
10
6.6
6.3
6 |
[(6~11）
+2]x2.5%
或(6~11)
+5% |
0.4 |
Dynll或
YynO |
200 |
560 |
2.0 |
4 |
|
46 |
315 |
|
50 |
270 |
850 |
2.0 |
|
46 |
360 |
|
80 |
360 |
1100 |
1.9 |
|
46 |
415 |
|
100 |
400 |
1390 |
1.7 |
500x500 |
46 |
580 |
|
125 |
460 |
1530 |
1.5 |
|
48 |
785 |
|
160 |
530 |
1855 |
1.5 |
|
48 |
820 |
|
200 |
605 |
2100 |
1.4 |
|
49 |
970 |
|
250 |
705 |
2405 |
1.4 |
|
49 |
1090 |
|
315 |
870 |
3030 |
1.3 |
660x660 |
50 |
1250 |
|
400 |
970 |
3480 |
1.3 |
|
50 |
1590 |
|
500 |
1150 |
4260 |
1.3 |
820x820 |
50 |
1740 |
|
630 |
1315 |
5130 |
1.1 |
|
52 |
2110 |
|
630 |
1270 |
5205 |
1.1 |
|
52 |
2020 |
|
800 |
1485 |
6070 |
1.1 |
820x820 |
54 |
2300 |
|
1000 |
1730 |
7095 |
0.9 |
|
54 |
2830 |
|
1250 |
2045 |
8460 |
0.9 |
|
54 |
3350 |
|
1600 |
2395 |
10240 |
0.9 |
1070x1070 |
56 |
3970 |
|
2000 |
2860 |
12620 |
0.8 |
|
56 |
4800 |
|
2500 |
3460 |
14995 |
0.8 |
|
58 |
5400 |

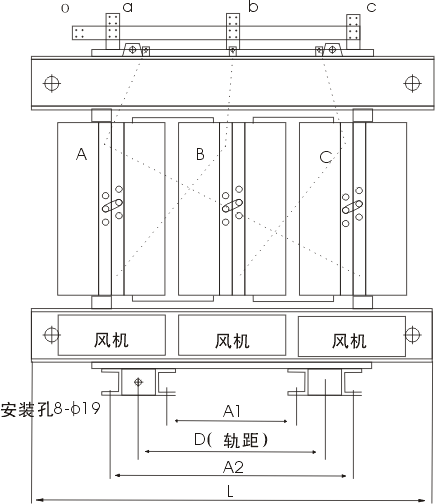

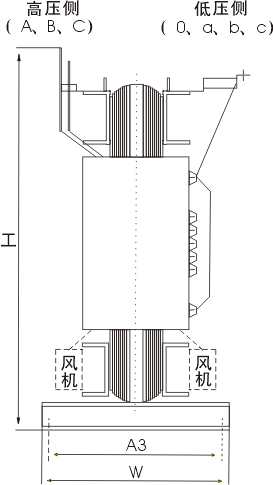

| SC(B)9-30 2500/10-0.4 树脂绝缘干式变压器外形尺寸 |
|
额定容量 |
L |
W |
H |
D |
A1 |
A2 |
A3 |
|
30 |
960 |
450 |
730 |
400 |
400 |
400 |
400 |
|
50 |
875 |
450 |
770 |
400 |
400 |
400 |
400 |
|
80 |
1010 |
450 |
810 |
400 |
400 |
400 |
400 |
|
100 |
1080 |
600 |
870 |
550 |
550 |
550 |
550 |
|
125 |
1090 |
600 |
930 |
550 |
550 |
550 |
550 |
|
160 |
1120 |
710 |
1100 |
660 |
660 |
660 |
660 |
|
200 |
1170 |
710 |
1120 |
660 |
660 |
660 |
660 |
|
250 |
1190 |
710 |
1190 |
660 |
660 |
660 |
660 |
|
315 |
1230 |
710 |
1210 |
660 |
660 |
660 |
660 |
|
400 |
1370 |
960 |
1280 |
820 |
657 |
983 |
910 |
|
500 |
1400 |
960 |
1390 |
820 |
657 |
983 |
910 |
|
630 |
1440 |
960 |
1480 |
820 |
657 |
983 |
910 |
|
630 |
1290 |
960 |
1240 |
820 |
657 |
983 |
910 |
|
800 |
1510 |
960 |
1440 |
820 |
657 |
983 |
910 |
|
1000 |
1580 |
960 |
1550 |
820 |
657 |
983 |
910 |
|
1250 |
1680 |
1255 |
1720 |
1070 |
859 |
1281 |
1205 |
|
1600 |
1750 |
1255 |
1760 |
1070 |
859 |
1281 |
1205 |
|
2000 |
1880 |
1255 |
1950 |
1070 |
859 |
1281 |
1205 |
|
2500 |
1920 |
1255 |
2180 |
1070 |
859 |
1281 |
1205 |
| SC(B)9-30 2500/10-0.4 带外壳外形尺寸图 |
|
|
|
|
| SC(B)9-30 2500/10-0.4树脂绝缘干式变压器带保护外壳外形尺寸 |
|
额定容量 |
L |
W |
H |
D |
e |
f |
g |
h |
|
100 |
1270 |
790 |
1170 |
550 |
820 |
870 |
255 |
255 |
|
160 |
1310 |
900 |
1400 |
660 |
1050 |
1100 |
275 |
275 |
|
200 |
1360 |
900 |
1430 |
660 |
1070 |
1120 |
300 |
300 |
|
250 |
1360 |
900 |
1430 |
660 |
1140 |
1190 |
300 |
300 |
|
315 |
1400 |
900 |
1430 |
660 |
1160 |
1210 |
320 |
320 |
|
400 |
1520 |
1150 |
1580 |
820 |
1180 |
1280 |
320 |
320 |
|
600 |
1270 |
1150 |
1650 |
820 |
1290 |
1390 |
350 |
330 |
|
630 |
1660 |
1160 |
1530 |
820 |
1380 |
1480 |
350 |
330 |
|
800 |
1680 |
1160 |
1690 |
820 |
1340 |
1440 |
470 |
390 |
|
1000 |
1780 |
1160 |
1850 |
820 |
1430 |
1550 |
490 |
400 |
|
1250 |
1850 |
1450 |
2010 |
1070 |
1520 |
1720 |
500 |
410 |
|
1600 |
1860 |
1450 |
2100 |
1070 |
1560 |
1900 |
500 |
410 |
|
2000 |
2070 |
1450 |
2290 |
1070 |
1710 |
1950 |
520 |
420 | |
